Commutateurs du panneau avant

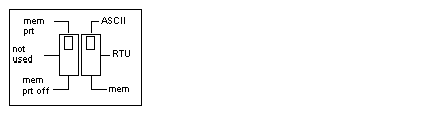

Deux commutateurs à glissière à trois positions sont situés sur la face avant du processeur. Le commutateur gauche, en position haute, sert à protéger la mémoire ; la mémoire n'est pas protégée lorsque ce commutateur se trouve en position médiane ou basse. Le commutateur sur la droite sert à sélectionner les paramètres de communication des ports Modbus (RS-232).
NOTE : le sélecteur de mémoire est pris en compte immédiatement.
NOTE : le sélecteur Modbus est pris en compte après mise hors/sous tension de l'automate Quantum.
AVERTISSEMENT
COMPORTEMENT INATTENDU DE L'EQUIPEMENT
N'autorisez pas de restauration de sauvegarde automatique en cas de redémarrage de l'UC. La fonction de restauration de sauvegarde recharge dans la mémoire de l'automate la version enregistrée sur la carte mémoire, qui peut être différente de celle qui était exécutée avant la mise hors tension.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
Tableau des paramètres du port de communication ASCII
Si vous réglez le commutateur droit à glissière sur une position haute, vous affectez une fonctionnalité ASCII au port. Le tableau ci-dessous indique les paramètres de communication ASCII, qui sont prédéfinis et non modifiables.
Paramètres du port de communication ASCII
Vitesse de transmission (bauds)
2 400
Parité
Paire
Bits de données
7
Bits d'arrêt
1
Adresse de l'appareil
Réglage du commutateur rotatif du panneau arrière
NOTE : le matériel de l'UC passe par défaut en mode pont lorsque le commutateur droit est réglé sur le mode RTU. Lorsque les automates sont en réseau, un équipement de panneau relié au port Modbus de l'UC peut non seulement communiquer avec l'automate auquel il est relié, mais également se connecter à n'importe quel nœud du réseau Modbus Plus.
Paramètres du port de communication RTU
Le fait de placer le commutateur droit à glissière en position médiane attribue une fonctionnalité (RTU) (remote terminal unit) au port ; les paramètres de communication suivants sont prédéfinis et ne peuvent pas être modifiés.
Paramètres du port de communication RTU
Vitesse de transmission (bauds)
9 600
Parité
Paire
Bits de données
8
Bits d'arrêt
1
Adresse de l'appareil
Réglage du commutateur rotatif du panneau arrière
Tableau des paramètres corrects du port de communication
Le fait de placer le commutateur droit à glissière en position basse vous permet d'affecter des paramètres de communication au port par logiciel. Les paramètres corrects sont fournis ci-après.
Elément
Paramètres corrects du port de communication
Mode
ASCII ou RTU
Vitesse de transmission (bauds)
19 200
9 600
7 200
4 800
3 600
2 400
2 000
1 800
1 200
600
300
150
134,5
110
75
50
Bits de données
ASCII: 7 bits
RTU: 8 bits
Bits d'arrêt
1 / 2
Parité
Activer/désactiver impaire/paire
Adresse de l'appareil
1 ... 247
