Bloc de câblage CableFast Quantum 140 CFG 016 00
Traduction de la notice originale
A propos de nous
Vue d'ensemble
Le bloc de câblage CableFast G est un bloc de sortie haute puissance utilisé sur les circuits en courant alternatif et continu nécessitant jusqu'à 2  A. Des fusibles individuels sont fournis et peuvent être utilisés sur les installations à 1 et 2 fils. Il est également utilisé pour les modules CA isolés.
Bornier

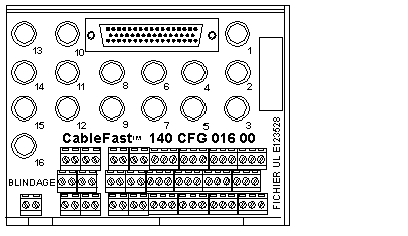

La figure suivante montre le bornier 140 CFG 016 00.
Notes d'application
Voici les notes d'application pour le module 140 CFG 016 00.
  1. Configuration - Disposée en 16 points d'E/S isolés.
  2. Compatibilité - Ce bornier fournit des points de connexion de fusibles individuels de 4 A à 16 points pour les modules suivants : 140 DAI 340 00, 140 DAI 440 00, 140 DAI 540 00, 140 DAO 840 00, 140 DAO 840 10, 140 DAO 842 10, 140 DAO 842 20 et 140 DDO 843 00.
Dimensions

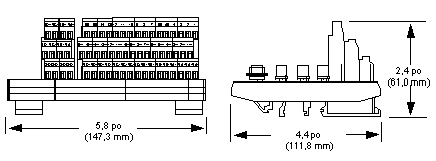

Les figures suivantes montrent les dimensions du module 140 CFG 016 00.
Schéma de câblage pour mode entrée CA isolée

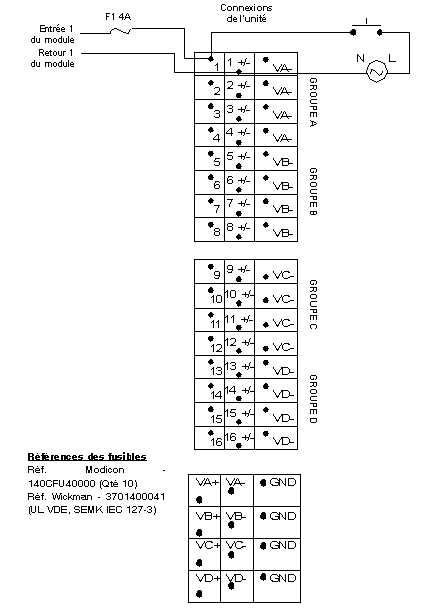

La figure suivante montre le câblage 140 CFG 016 00 pour les modules d'entrée (mode entrée CA isolée) : 140 DAI 340 00, 140 DAI 440 00 et 140 DAI 540 00.
NOTE :
  1. La bande du mode commun du bornier (n° de référence Modicon 140 CFX 001 10, qté 10) peut être utilisée pour le pontage de l'alimentation entre les groupes.
  2. Les points de la borne de terre GND ne sont pas connectés.
Schéma de câblage pour mode sortie isolée

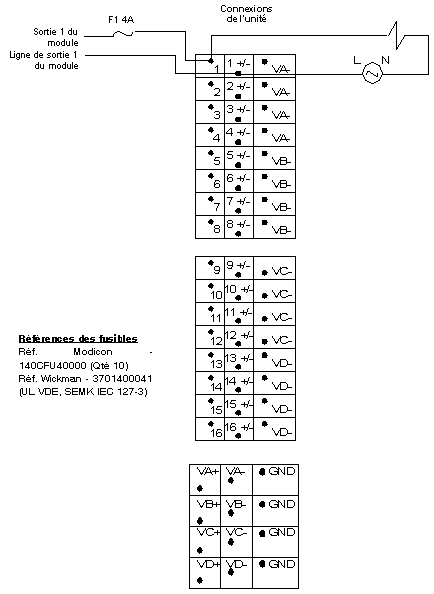

La figure suivante montre le câblage 140 CFG 016 00 pour les modules de sortie 140 DAO 840 00 et 140 DAO 840 10 (mode sortie isolée).
NOTE :
  1. La bande du mode commun du bornier (n° de référence Modicon 140 CFX 001 10, qté 10) peut être utilisée pour le pontage de l'alimentation entre les groupes.
  2. Les points de la borne de terre GND ne sont pas connectés.
Schéma de câblage pour mode sortie CA groupée

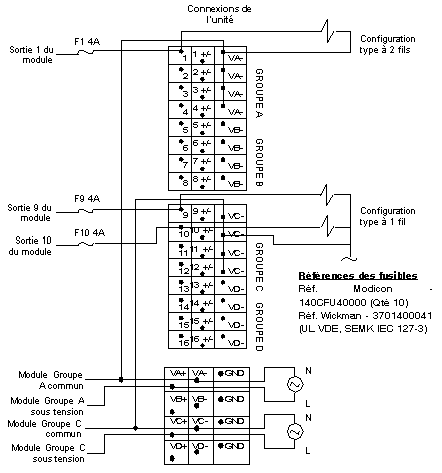

La figure suivante montre le câblage 140 CFG 016 00 pour les modules de sortie 140 DAO 842 10 et 140 DAO 842 20 (mode sortie CA groupée).
NOTE :
  1. La bande du mode commun du bornier (n° de référence Modicon 140 CFX 001 10, qté 10) peut être utilisée pour le pontage de l'alimentation entre les groupes.
  2. Les points de la borne de terre GND ne sont pas connectés.
Schéma de câblage pour mode sortie CC groupée

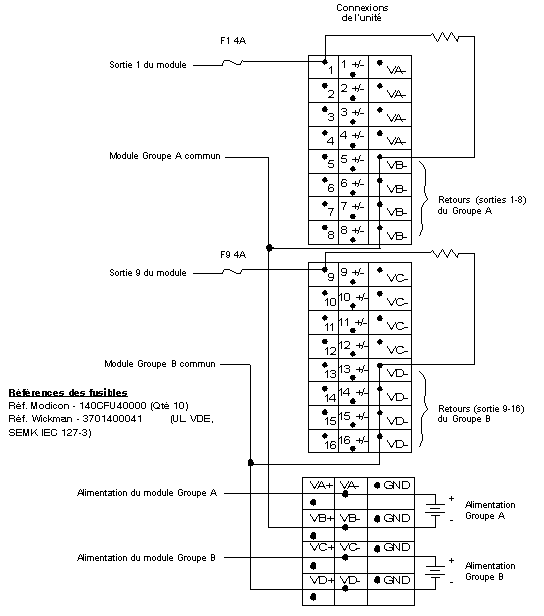

La figure suivante montre le câblage 140 CFG 016 00 pour le module 140 DDO 843 00 (mode sortie CC groupée).
NOTE :
  1. La bande du mode commun du bornier (n° de référence Modicon 140 CFX 001 10, qté 10) peut être utilisée pour le pontage de l'alimentation entre les groupes.
  2. Les points de la borne de terre GND ne sont pas connectés.
