Le bloc de câblage E CableFast permet de connecter 32 sorties 24 V cc dotées de fusibles individuels. Une interface à 1 et 2 fils peut être sélectionnée. Les quatre groupes doivent être alimentés.

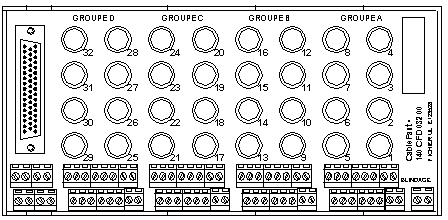

La figure suivante présente le bornier 140 CFE 032 00.
Voici les notes d'application pour le module 140 CFE 032 00.
-
Configuration – Disposition en quatre groupes de huit points d'E/S. Deux bornes par point empêchent une rupture du service due à une erreur sur un seul point.
-
Compatibilité – Ce bornier fournit des fusibles individuels 0,8 A à 32 points pour les modules d'entrée 140 DDO 353 00 et 140 DDO 353 01.

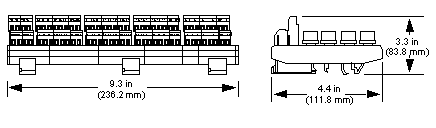

La figure suivante présente les dimensions du module 140 CFE 032 00.

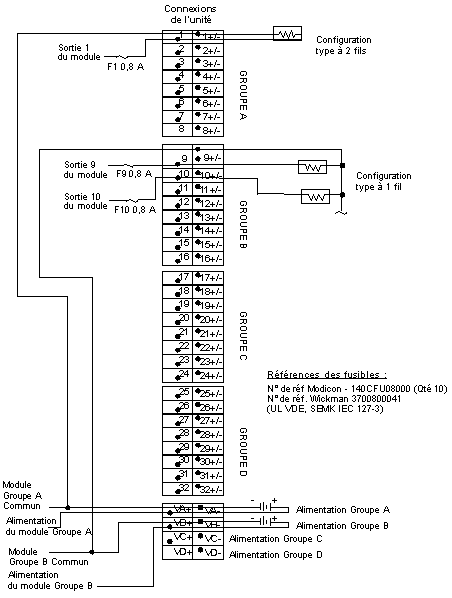

La figure suivante montre le câblage du module 140 CFE 032 00.
NOTE : La bande du mode commun du bornier n° de référence Modicon 140 CFX 001 10 (qté 10) peut être utilisée pour le pontage de l'alimentation entre les groupes.
