Le bloc D de câblage CableFast est utilisé pour des capteurs nécessitant des interfaces électriques à 2 ou 3 fils. Un fusible par groupe permet de desservir les (4) groupes du module d'E/S.

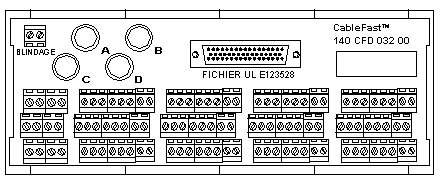

La figure suivante montre le bornier 140 CFD 032 00.
Voici les notes d'application pour le module 140 CFD 032 00.
-
Configuration – Disposition en quatre groupes de huit points d'E/S. Trois bornes sont attribuées à chaque entrée.
-
Compatibilité – Ce bornier fournit des points de connexion de fusibles groupés de 0,8 A pour des commutateurs de proximité à 2 et 3 fils et il est utilisé avec les modules suivants : 140 DAI 353 00, 140 DAI 453 00, 140 DAI 553 00, 140 DDI 353 00 et 140 DDI 853 00.

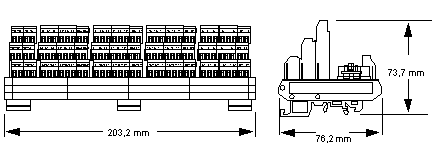

La figure suivante montre les dimensions du module 140 CFD 032 00.

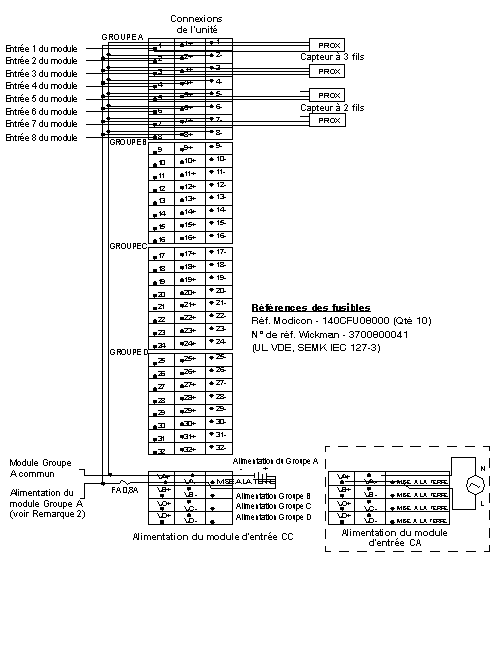

La figure suivante montre le câblage du module 140 CFD 032 00.
NOTE :
-
Les points de la borne de terre GND ne sont pas connectés.
-
La bande du mode commun du bornier (n° de référence Modicon 140 CFX 001 10, qté 10) peut être utilisée pour le pontage de l'alimentation entre les groupes.
