Le bloc C permet de connecter 32 points d'entrée ou de sortie à fusibles groupés. Ce bloc CableFast peut être utilisé pour des entrées ou sorties à 1 ou 2 fils et comporte un fusible par groupe (avec un total de quatre groupes). Les utilisateurs sélectionnent le mode entrée ou sortie via les quatre commutateurs situés sur le module. (Le mode par défaut est le mode entrée.)

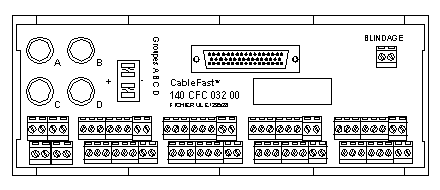

La figure suivante montre le bornier pour le module 140 CFC 032 00.
Voici les notes d'application pour le module 140 CFC 032 00.
-
Configuration - Disposition en quatre groupes de huit points d'E/S (deux bornes par point). Ce bornier peut être utilisé pour des entrées ou sorties à un ou deux fils. Le mode entrée et sortie est sélectionné via quatre commutateurs situés sur le bornier.
-
Compatibilité - Ce bornier fournit des fusibles groupés de 0,8 A pour les modules binaires suivants :
Le tableau ci-dessous montre les modules dotés de fusibles groupés de 0,8 A.
Module
|
Mode
|
Réglage commutateur
|
Courant nominal des fusibles
|
140 DAI 353 00
|
Entrée
|
+
|
0,8 A
|
140 DAI 453 00
|
Entrée
|
+
|
0,8 A
|
140 DAI 553 00
|
Entrée
|
+
|
0,8 A
|
140 DDI 153 10
|
Entrée
|
-
|
0,8 A
|
140 DDI 353 00
|
Entrée
|
+
|
0,8 A
|
140 DDI 853 00
|
Entrée
|
+
|
0,8 A
|
140 DDO 153 10
|
Sortie
|
+
|
4 A
|
140 DDO 353 00
|
Sortie
|
-
|
4 A
|
NOTE : Sélectionnez le mode entrée ou sortie à l'aide des quatre commutateurs situés sur le bornier.

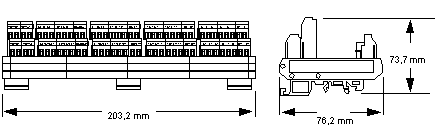

Les figures suivantes montrent les dimensions du bornier 140 CFC 032 00. Les quatre commutateurs doivent être réglés sur la même position.
Câblage pour les modules d'entrée

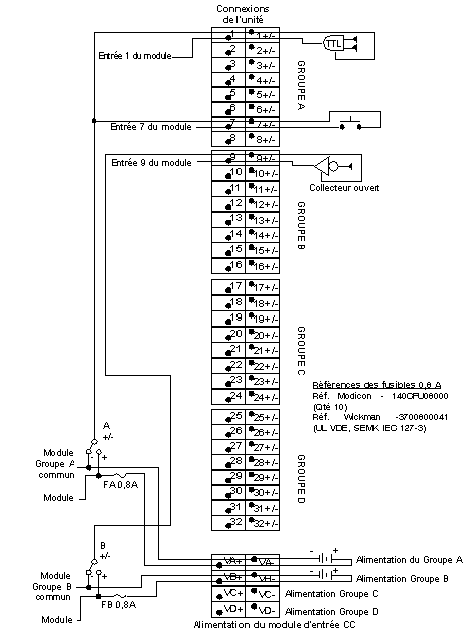

La figure suivante montre le câblage 140 CFC 032 00 pour les modules d'entrée suivants : 140 DAI 353 00, 140 DAI 453 00, 140 DAI 553 00, 140 DDI 353 00 et 140 DDI 853 00.
NOTE : La bande du mode commun du bornier n° de référence Modicon 140 CFX 001 10 (qté 10) peut être utilisée pour le pontage de l'alimentation entre les groupes.
Schéma de câblage du module d'entrée 140 DDI 153 10

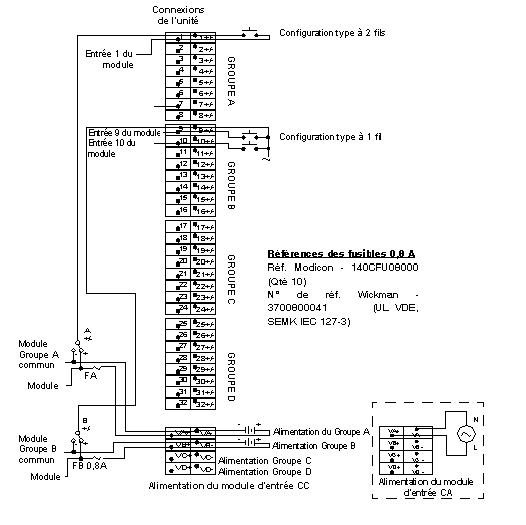

La figure ci-dessous montre le câblage 140 CFC 032 00 du module d'entrée 140 DDI 153 10.
NOTE : La bande du mode commun du bornier n° de référence Modicon 140 CFX 001 10 (qté 10) peut être utilisée pour le pontage de l'alimentation entre les groupes.
Schéma de câblage du module de sortie 140 DDO 153 10

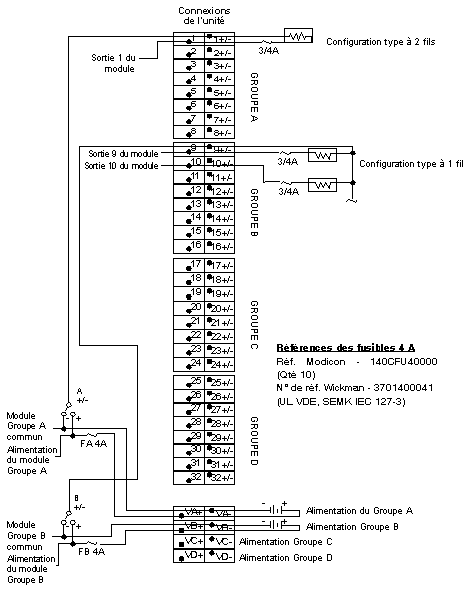

La figure suivante montre le câblage 140 CFC 032 00 du module de sortie 140 DDO 153 10.
NOTE :
-
Le 140 CFC 032 00 est livré avec le fusible 140 CFU 080 00 Modicon (0,8 A). Assurez-vous que le fusible 140CFU40000 Modicon (4 A) est installé lorsque les modules 140 CFC 032 00 et 140 DDO 153 00 sont câblés entre eux.
-
La bande du mode commun du bornier (n° de référence Modicon 140 CFX 001 10, qté 10) peut être utilisée pour le pontage de l'alimentation entre les groupes.
Schéma de câblage du module de sortie 140 DDO 353 0X

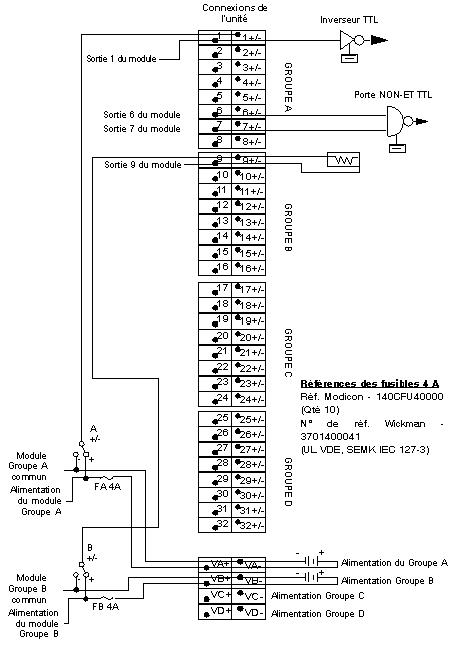

La figure suivante montre le câblage 140 CFC 032 00 des modules de sortie 140 DDO 353 00 et 140 DDO 353 01.
NOTE :
-
Le 140 CFC 032 00 est livré avec le fusible 140 CFU 080 00 Modicon (0,8 A). Assurez-vous que le fusible 140 CFU 400 00 Modicon (4 A) est installé lorsque les modules 140 CFC 032 00 et 140 DDO 353 00 sont câblés entre eux.
-
La bande du mode commun du bornier (n° de référence Modicon 140 CFX 001 10, qté 10) peut être utilisée pour le pontage de l'alimentation entre les groupes.
