Le bloc B est utilisé pour les entrées numériques à deux fils dotées de fusibles individuels. Ce bornier CableFast est conçu pour empêcher qu'une erreur sur un seul point n'ait des répercussions sur les entrées restantes. Il n'est pas recommandé pour les entrées d'alimentation à un fil (alimentées par l'unité).

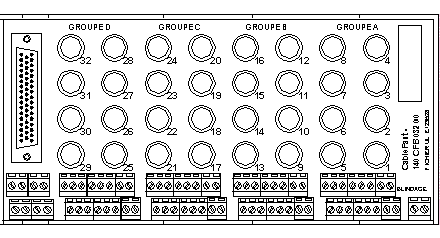

La figure suivante présente le bornier pour le module 140 CFB 032 00.
Voici les notes d'application pour le bornier 140 CFB 032 00.
-
Configuration – Disposition en quatre groupes de huit points d'E/S. Deux bornes par point empêchent une rupture du service due à une erreur sur un seul point.
-
Compatibilité – Ce bornier fournit des fusibles individuels 0,8 A à 32 points pour les modules d'entrée suivants :140 DAI 353 00, 140 DAI 453 00, 140 DAI 553 00, 140 DDO 153 10, 140 DDI 353 00 et 140 DDI 853 00.

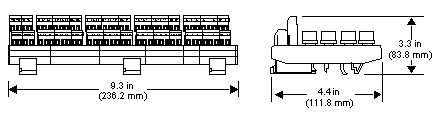

Les figures suivantes présentent les dimensions du bornier 140CFB03200.
Câblage pour les modules d'entrée

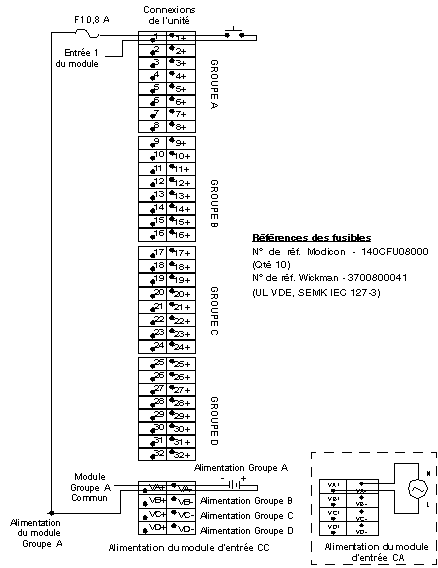

La figure suivante montre le câblage 140 CFB 032 00 pour les modules d'entrée ci-après : 140 DAI 353 00, 140 DAI 453 00, 140 DAI 553 00, 140 DDI 353 00 et 140 DDI 853 00.
NOTE : La bande du mode commun du bornier n° de référence Modicon 140 CFX 001 10 (qté 10) peut être utilisée pour le pontage de l'alimentation entre les groupes.
Câblage pour le module de sortie

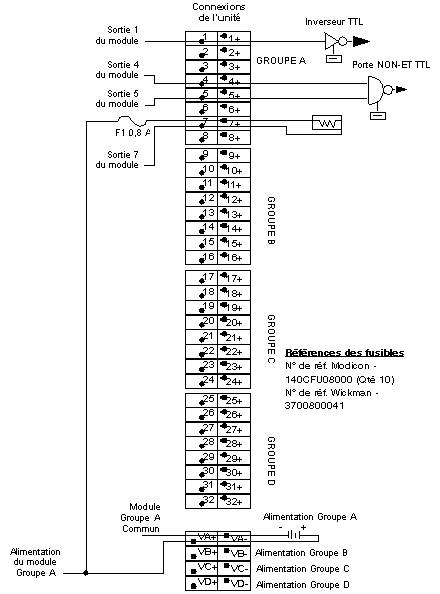

La figure suivante montre le câblage 140 CFB 032 00 pour le module de sortie 140 DDO 153 10.
NOTE : La bande du mode commun du bornier n° de référence Modicon 140 CFX 001 10 (qté 10) peut être utilisée pour le pontage de l'alimentation entre les groupes.
