Bloc de câblage CableFast Quantum 140 CFA 040 00
Traduction de la notice originale
A propos de nous
Introduction
Le bloc A est une connexion directe point à point sur le bornier. Le câblage de ce bloc (et d'autres blocs de câblage CableFast) est identique à celui du connecteur d'E/S Quantum (140 XTS 002 00).

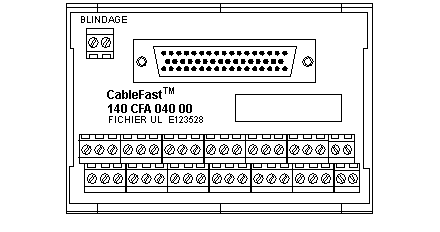

Bornier 140 CFA 040 00
Le bornier suivant est unique pour le module 140 CFA 040 00.
Notes d'application
Voici les notes d'application pour le bornier 140 CFA 040 00.
  1. Configuration – Deux colonnes
  2. Compatibilité – Ce bornier fournit une connexion directe (point à point).
NOTE : Ce bornier peut être utilisé avec tous les modules d'E/S Quantum, à l'exception du module thermocouple 140 ATI 030 00.

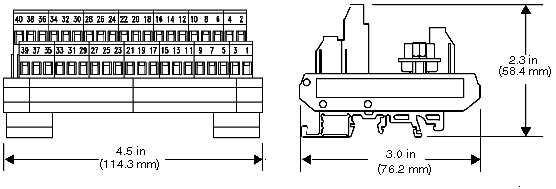

Dimensions du 140 CFA 040 00

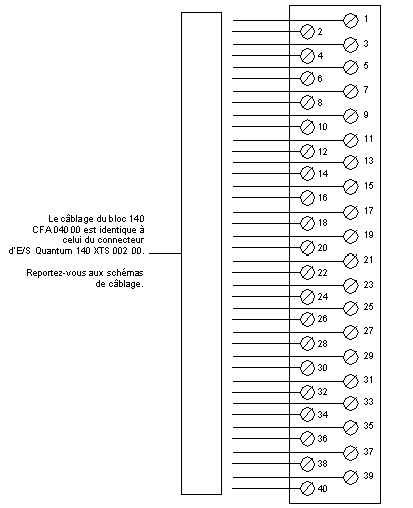

Schéma de câblage 140 CFA 040 00
