Asservissement des alimentations capteurs et pré-actionneurs
(Traduction du document original anglais)
A propos de nous
Comment réaliser l'asservissement
Il est conseillé de réaliser l'asservissement des différentes alimentations par la séquence suivante :
Etape
Action
1
Mettez sous tension l'alimentation de l'automate et les entrées (capteurs) par le contacteur KM (schéma).
2
Mettez sous tension, si l'automate est en RUN et en marche AUTO, l'alimentation des sorties (pré-actionneurs) par le contacteur KA. Celle-ci est asservie au contact du relais alarme de chaque alimentation.
Normes de sécurité
Les normes de sécurité imposent avant redémarrage de l'installation suite à un arrêt (provoqué par une coupure secteur ou par une action sur un arrêt d'urgence), une autorisation donnée par le personnel d'exploitation.
Le commutateur MANU/AUTO donne la possibilité d'effectuer le forçage des sorties depuis un terminal, lorsque l'automate est en STOP.
Exemple 1

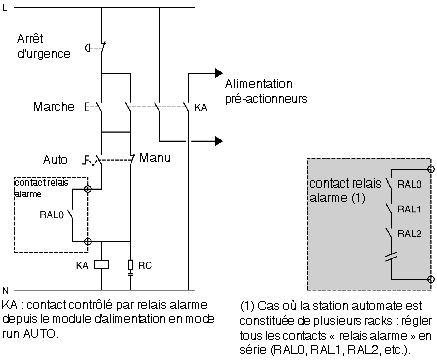

Station automate alimentée en courant alternatif :
Exemple 2

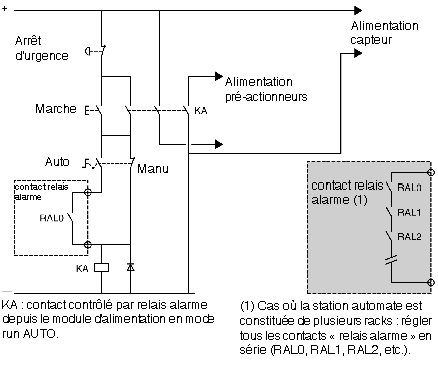

Station automate alimentée en courant continu :
