Définition d'organes de protection au début d'une ligne
(Traduction du document original anglais)
A propos de nous
Introduction
Il vous est conseillé de monter un organe de protection, comme p. ex. un disjoncteur de ligne ou un fusible, au début de la ligne à l'entrée de l'alimentation réseau.
Les informations suivantes sont utiles pour définir le niveau d'intensité minimum du disjoncteur de ligne ou fusible pour un module d'alimentation donné.
Choix du disjoncteur de ligne
Pour sélectionner l'intensité du disjoncteur de ligne, il faut prendre en compte les trois caractéristiques suivantes qui sont fournies pour chaque module d'alimentation:
Sélectionnez l'intensité minimum pour le disjoncteur de ligne comme suit :

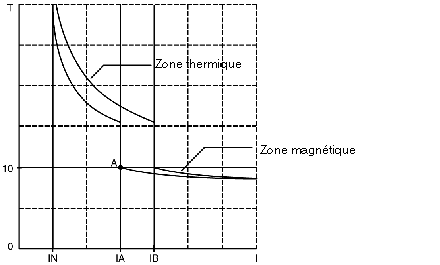

Illustration : caractéristiques fournies par le fabricant du disjoncteur de ligne.
Choix du fusible de ligne
Lors de la sélection du niveau d'intensité du fusible de la ligne, il faut prendre en compte les deux caractéristiques suivantes qui sont fournies pour chaque alimentation.
Sélectionnez le niveau d'intensité minimum pour le fusible comme suit :
Les caractéristiques I eff, I appel, It et I2t de chaque module d'alimentation sont les suivantes :
Module TSX
PSY 2600
PSY 5500
PSY 8500
PSY 1610
PSY 3610
PSY 5520
I eff
par 24 VCC
-
-
-
1.5 A
2,7 A
3A
par 48 VCC
-
-
-
-
-
1.5 A
par 100 VCA
0,5 A
1.7 A
1.4 A
-
-
-
par 24 VCA
0.3 A
0,5 A
0,5 A
-
-
-
I appel(1)
par 24 VCC
-
-
-
100 A
150 A
15 A
par 48 VCC
-
-
-
-
-
15 A
par 100 VCA
37 A
38 A
30 A
-
-
-
par 24 VCA
75 A
38 A
60 A
-
-
-
It
par 24 VCC
-
-
-
0.1 As
0.3 As
0.25 As
par 48 VCC
-
-
-
-
-
15 As
par 100 VCA
0,034 As
0,11 As
0,15 As
-
-
-
par 24 VCA
0,067 As
0,11 As
0,15 As
-
-
-
I2t
par 24 VCC
-
-
-
6 A2s
26 A2s
2,2 A2s
par 48 VCC
-
-
-
-
-
1,8 A2s
par 100 VCA
0,63 A2s
4 A2s
15 A2s
-
-
-
par 24 VCA
2,6 A2s
2 A2s
8 A2s
-
-
-
(1) Valeurs à la mise sous tension initiale et à 25 °C.
