Module d'alimentation non isolé TSX PSY 1610/3610

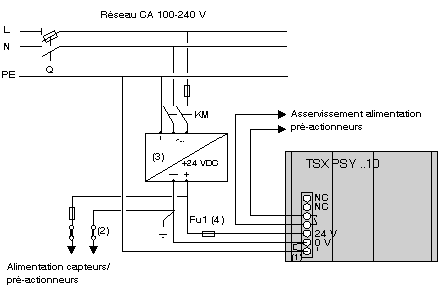

Raccordement d'une station automate constituée d'un seul rack, avec réseau référencé à la terre :
Q : sectionneur général,
KM : contacteur de ligne ou disjoncteur,
(1) : shunt externe fourni avec le module d'alimentation,
(2) : barrette d'isolement pour recherche d'un défaut de mise à la masse. Il est nécessaire dans ce cas de débrancher l'alimentation afin de déconnecter le réseau de la masse,
(4) : fusible de protection, (4 A, type temporisé) uniquement nécessaire dans le cas d'un module d'alimentation TSX PSY 3610.
Le module d'alimentation TSX PSY 1610, est équipé d'origine d'un fusible de protection situé sous le module et en série sur l'entrée 24V (fusible 3,5 A, 5x20, type temporisé).

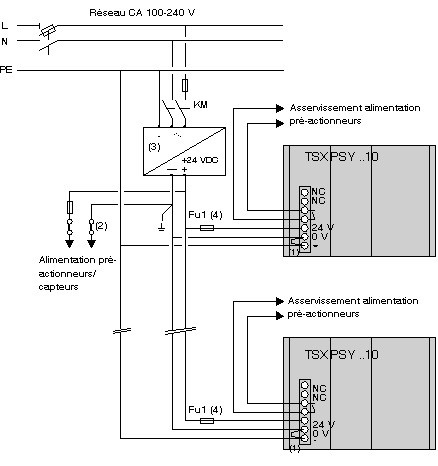

Raccordement d'une station automate constituée de plusieurs racks, avec réseau référencé à la terre :
Q : sectionneur général,
KM : contacteur de ligne ou disjoncteur,
(1) : shunt externe fourni avec le module d'alimentation,
(2) : barrette d'isolement pour recherche d'un défaut de mise à la masse. Il est nécessaire dans ce cas de débrancher l'alimentation afin de déconnecter le réseau de la masse,
(3) : possibilité d'utiliser une alimentation process,
(4) : fusible de protection, (4 A, type temporisé) uniquement nécessaire dans le cas d'un module d'alimentation TSX PSY 3610.
Le module d'alimentation TSX PSY 1610, est équipé d'origine d'un fusible de protection situé sous le module et en série sur l'entrée 24V (fusible 3,5 A, 5x20, type temporisé).
NOTE : Dans le cas de plusieurs stations automates, alimentées à partir d'un même réseau, le principe de raccordement est identique.
Module d'alimentation isolé TSX PSY 5520

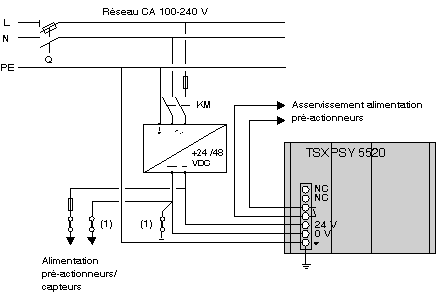

Raccordement d'une station automate constituée d'un seul rack, avec réseau référencé à la terre :
Q : sectionneur général,
KM : contacteur de ligne ou disjoncteur,
(1) : barrette d'isolement pour recherche d'un défaut de mise à la masse,
(2) : possibilité d'utiliser une alimentation process.
NOTE : Fusible de protection : les modules d'alimentation TSX PSY 5520 sont équipés d'origine d'un fusible de protection. Ce fusible, en série avec l'entrée 24/48 V est utilisé à l'intérieur du module et non accessible.

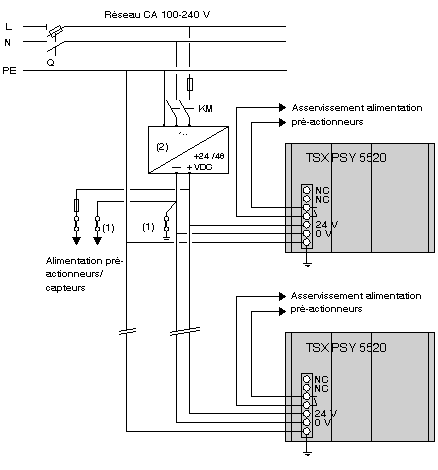

Raccordement d'une station automate constituée de plusieurs racks, avec réseau référencé à la terre :
Q : sectionneur général,
KM : contacteur de ligne ou disjoncteur,
(1) : barrette d'isolement pour recherche d'un défaut de mise à la masse,
(2) : possibilité d'utiliser une alimentation process.
NOTE : Fusible de protection : les modules d'alimentation TSX PSY 5520 sont équipés d'origine d'un fusible de protection. Ce fusible, en série avec l'entrée 24/48 V est utilisé à l'intérieur du module et non accessible.
NOTE : Dans le cas de plusieurs stations automates, alimentées à partir d'un même réseau, le principe de raccordement est identique.
