Introduction
Les racks suivants peuvent accueillir n'importe quelle CPU standard (BMEP58•0•0) ou de redondance d'UC (Hot Standby) (BMEH58•0•0) :
Rack X Bus BMXXBP•••• (PV:02 or later)
Rack Ethernet BMEXBP••00 ou BMEXBP••02
Exception : le BMXCPS4002 ne peut être installé que sur les racks double bus (Ethernet et X Bus) ci-après :
BMEXBP0602
BMEXBP1002
Précautions d'installation
La CPU M580 est alimentée par le bus du rack. Vérifiez que l'alimentation du rack est coupée avant d'installer la CPU.
DANGER | |
---|---|
Retirez le capot de protection des connecteurs d'emplacement du rack avant d'y brancher le module.
AVERTISSEMENT | |
---|---|
%SW97
pour vérifier l'état
de la carte SD.Consignes de mise à la terre
Respectez toutes les normes et consignes de sécurité locales et nationales.
DANGER | |
---|---|
Installation de la CPU
Installez la CPU dans les emplacements du rack marqués 00 et 01. Si vous n'installez pas la CPU dans ces emplacements, elle démarre à l'état NOCONFNO_CONF et utilise l'adresse IP par défaut, qui commence par 10.10 et utilise les deux derniers octets de l'adresse MAC.
Pour installer une CPU dans un rack, procédez de la manière suivante :
Etape |
Action |

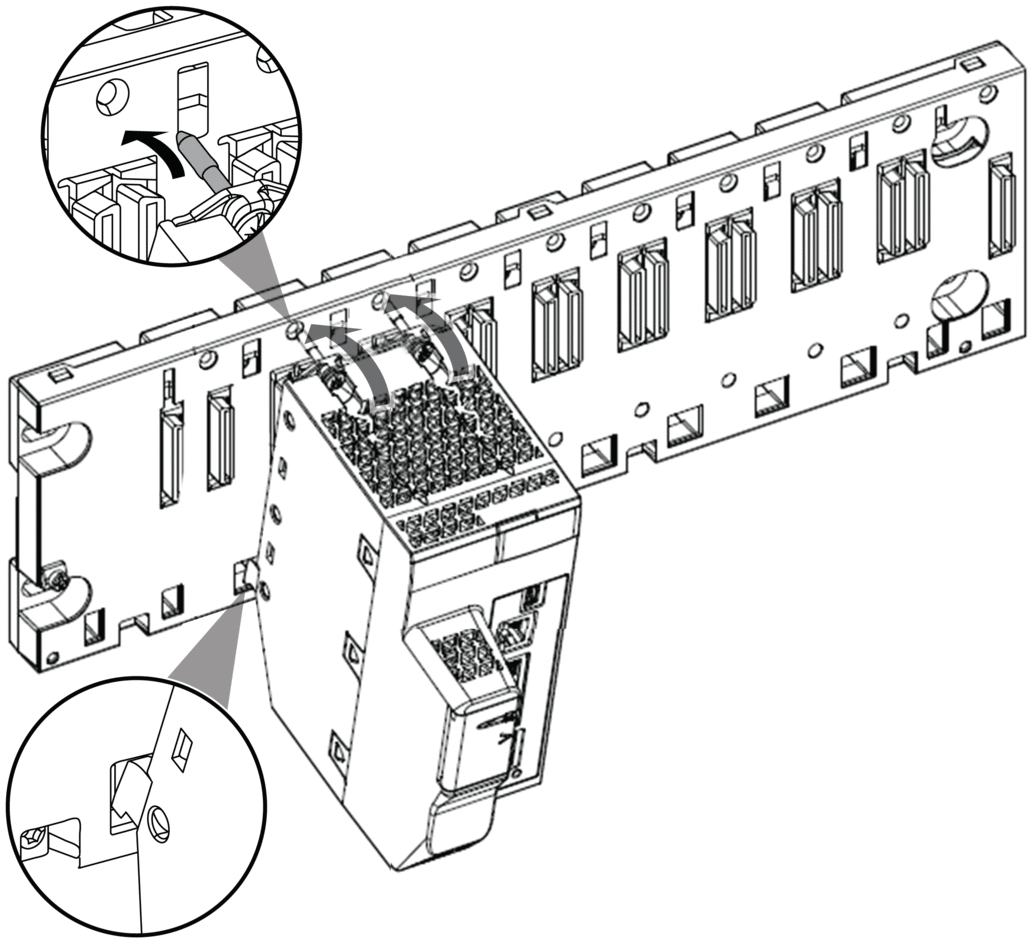

Illustration |
---|---|---|
1 |
Vérifiez que l'alimentation est coupée. |
– |
2 |
Si vous installez une CPU de redondance d'UC, positionnez le sélecteur A/B/Clear à l'arrière de l'UC (CPU) sur « A » ou « B » (selon l'option appropriée). NOTE : lorsque vous installerez la deuxième CPU, vous réglerez
son commutateur rotatif sur l'autre position.
|
– |
3 |
Effectuez les vérifications suivantes :
|
![]() |
4 |
Positionnez les deux ergots situés à l'arrière du module (dans la partie inférieure) dans les emplacements correspondants du rack. |
|
5 |
Faites pivoter le module vers le haut du rack de façon à plaquer le module sur le fond du rack. Le module est en place. |
|
6 |
Serrez les 2 vis situées sur le dessus de la CPU pour maintenir le module. Couple de serrage : 0,7...1,5 N•m (0,52...1,10 lbf-ft) |
– |
Installation de modules dans le second rack local
Lors de la mise en place d'un système de redondance d'UC, vous devez installer le même ensemble de modules que celui présent sur le premier rack, en utilisant les mêmes versions de micrologiciel. Chaque module sera installé à l'emplacement occupé par son homologue dans le premier rack. Suivez la même procédure qu'indiquée ci-dessus à ceci près que, cette fois, vous devez positionner le sélecteur A/B/Clear à l'arrière de la CPU redondante sur l'autre position A/B.
Raccordement des racks locaux du système de redondance d'UC
Lors de la mise en place d'un système de redondance d'UC, vous devez connecter la liaison de communication à la CPU A et à la CPU B avant d'alimenter l'un des racks locaux. En démarrant les CPUs sans les relier au préalable au moyen de la liaison de redondance d'UC, les deux CPUs tentent d'assumer le rôle de CPU primaire dans le système de redondance d'UC.
DANGER | |
---|---|
DANGER | |
---|---|
Avant de raccorder les deux racks locaux du système de redondance d'UC, vérifiez qu'un système de mise à la terre équipotentielle inclut ces deux racks (ainsi que tout autre équipement que vous envisagez de connecter aux racks).
AVIS | |
---|---|
Chaque CPU de redondance d'UC est pourvue d'un socket SFP sur sa face avant. Ce socket peut accueillir un module émetteur-récepteur SFP pour réaliser le câblage cuivre ou fibre optique monomode de la liaison de redondance d'UC. Le type d'émetteur-récepteur SFP et le câblage retenus dépendent de la distance séparant les deux racks locaux du système de redondance d'UC.
