Instructions relatives aux modules

Instructions

Position du rack	Type de rack	Marquage des emplacements
Position du rack	Type de rack	00	01	02	...n ⁽¹⁾
local	rack principal	CPU		module	module
	rack étendu X80	module	module	module	module
	rack étendu Premium	module	module	module	module
station distante	rack principal	module adaptateur EIO (e)X80	module	module	module
station distante	rack étendu	module	module	module	module
1 Emplacements entre le numéro 03 et le dernier emplacement numéroté du rack

NOTE : Lorsque l'installation comprend plus d'un rack dans le rack local ou une station distante, le module d'extension de rack BMX XBE 1000 va à l'emplacement marqué XBE des racks X80.

Vérifiez que la CPU est installée sur les deux emplacements marqués 00 et 01 dans le rack local avant de mettre le système sous tension. Si la CPU n'est pas installée dans ces emplacements, la CPU démarre à l'état NOCONF et utilise l'adresse IP configurée (pas l'adresse IP par défaut, qui commence par 10.10 et utilise les deux derniers octets de l'adresse MAC).

Services et adresses

Adresses IP : ce tableau indique la disponibilité des services réseau en fonction des adresses IP et des ports des CPU.

Remarque : lorsque l'adresse IP Ethernet affectée se trouve dans la même plage réseau que le port USB (90.0.0.x), ce port ne fonctionne pas.

Service	BMXP58•040 (DIO, ERIO)	CPU BMXP58•020 (DIO)
Scrutateur EtherNet/IP	IP A (RIO) IP principale (DIO)	IP A (DI•R prend en charge l’alimentation redondante) IP principale (DIO)
Modbus	IP principale	IP principale
Serveur FDR et DHCP	IP A (RIO) IP principale (DIO)	IP principale
Serveur SNTP	IP A	IP principale
Autres services*	IP principale	IP principale
Adresse IP source SNMP	IP A ou IP principale	IP A ou IP principale
Adresse IP source client SNMP	IP A ou IP principale	IP A ou IP principale
LLDP	IP principale	IP principale
RSTP	IP principale	IP principale
*Serveur Web. Adaptateur EtherNet/IP, serveur Modbus/FTP

Adresses MAC : ce tableau indique la disponibilité des services réseau en fonction des adresses MAC et des ports des CPU :

Service	BMXP58•040 (DIO, ERIO)	CPU BMXP58•020 (DIO)
Scrutateur EtherNet/IP	Adresse MAC module	Adresse MAC module
Modbus	Adresse MAC module	Adresse MAC module
Serveur FDR et DHCP	Adresse MAC module	Adresse MAC module
Serveur SNTP	Adresse MAC module	Adresse MAC module
Autres services*	Adresse MAC module	Adresse MAC module
Adresse IP source SNMP	Adresse MAC module	Adresse MAC module
Adresse IP source client SNMP	Adresse MAC module	Adresse MAC module
LLDP	Adresse MAC port = (adresse MAC module + 1, 2, 3 ou 4)**	Adresse MAC port = (adresse MAC module + 1, 2, 3 ou 4)**
RSTP	Adresse MAC port = (adresse MAC module + 1, 2 ou 3)**	Adresse MAC port = (adresse MAC module + 1, 2 ou 3)**
Serveur Web. Adaptateur EtherNet/IP, serveur Modbus/FTP Ports : port 1 :* adresse MAC module + 1 (port de service) port 2 : adresse MAC module + 2 port 3 : adresse MAC module + 3 port 4 : adresse MAC module + 4 (embase Ethernet)

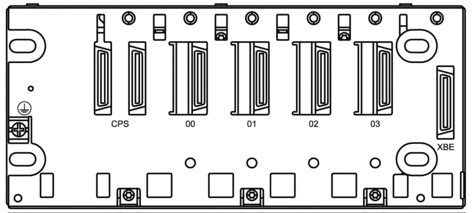

Marquage des racks
