Principe
Si ceci n'est pas possible pour des raisons dues à la construction des appareils, nous recommandons de procéder à une mise à la terre avec dérivation capacitive des signaux parasites à haute fréquence. Procédures
Vue d'ensemble

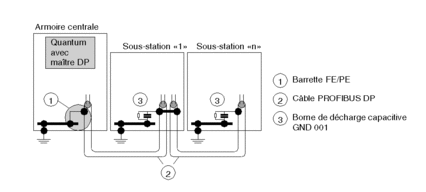

La figure suivante montre une mise à la terre décentralisée avec dérivation capacitive
Mise à la terre décentralisée avec couplage capacitif
Le tableau suivant indique les étapes à suivre afin de procéder à une mise à la terre décentralisée par couplage capacitif.
Etape |
Action |
Commentaire |
|---|---|---|
1 |
Procéder à une mise à la terre galvanique du blindage sur (uniquement) une extrémité du bus et sur une grande surface dans l'armoire centrale. |
|
2 |
Faire cheminer le câble depuis cette position jusqu'au dernier abonné au bus sans procéder à d'autres connexions de la masse. |
|
3 |
Procéder à une mise à la terre des blindages de tous les abonnés au bus de manière "uniquement capacitive". Utiliser pour ceci p.ex. la borne de décharge GND 001. |
Cette mesure assure au moins une dérivation des perturbations à haute fréquence. Remarque : Sans connexion galvanique, un courant de compensation ne peut pas circuler. |
4 |
Observer l'Exemple de connexion et le Montage de la liaison de blindage ainsi que les instructions livrées avec l'appareil. |
