Vue d'ensemble
La mise à la terre décentralisée avec décharge capacitive est effectuée dans des systèmes sans équilibrage du potentiel.
A cette fin, montez la borne de décharge GND 001 de Schneider conformément aux deux figures suivantes.

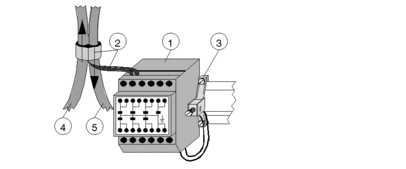

Exemple de connexion
Cet exemple indique la connexion du câble PROFIBUS à la borne de décharge.
1 GND 001
2 Blindage
3 Liaison vers rail DIN
4 Câble PROFIBUS à l'entrée dans l'armoire
5 Câble PROFIBUS à la sortie de l'armoire

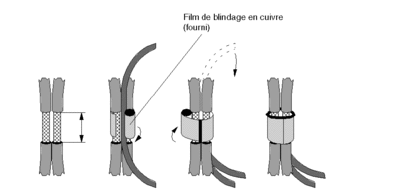

Montage de la liaison de blindage
Cet exemple montre le montage de la liaison de blindage sur le câble PROFIBUS.
NOTE : Aux deux extrémités du bus, ne prévoir
qu'un seul câble de dérivation.
