Alimentation CA et mise à la terre

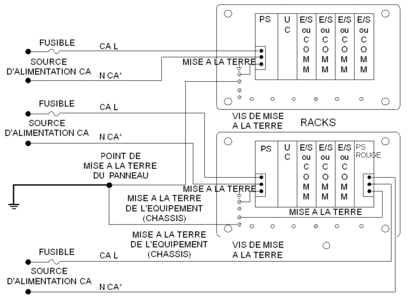

Systèmes alimentés en CA

NOTE : *CA N doit être mis à la terre. S'il ne l'est pas, il doit être protégé par des fusibles (voir les codes locaux).

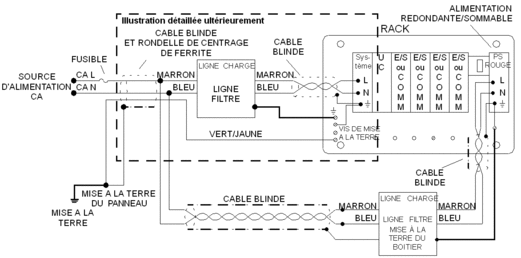

Système alimenté en CA pour conformité CE

NOTE : Les alimentations électriques 140 CPS 111 00, 140 CPS 114 20 et 140 CPS 124 20 sont conçues pour ne pas nécessiter de filtre externe EMI, de rondelle de centrage de ferrite ni de câble Olflex.

NOTE : pour garantir la conformité CE avec la directive européenne sur la compatibilité électromagnétique (CEM) (89/336/CEE), les alimentations en courant alternatif doivent être installées conformément à cette norme.

NOTE : les connecteurs modèles 140 XTS 001 00 et 140 XTS 005 00 doivent être utilisés dans des systèmes devant satisfaire aux critères du système fermé définis dans la norme EN 61131-2 (sans utilisation d'un boîtier externe).

Les filtres de ligne externes doivent être protégés par un boîtier indépendant répondant aux normes de sécurité IEC 529, classe IP20.

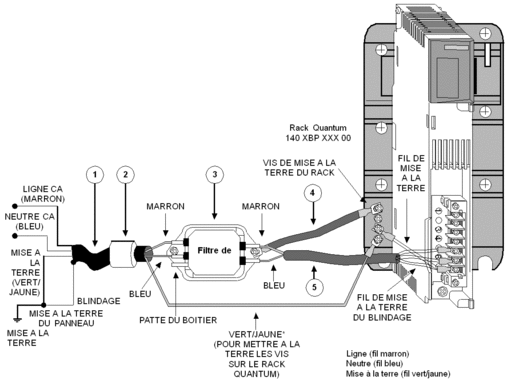

Détail

NOTE : un seul fil de mise à la terre est nécessaire par rack. Dans les systèmes sommables et redondants, ce fil n'est pas relié pour le filtre de ligne/l'alimentation supplémentaire.

NOTE : Pour plus de détails sur les schémas de câblage, reportez-vous à la partie Modules d'alimentation Modules d'alimentation

Nomenclature

Repère de la nomenclature	Fournisseur (ou équivalent)	Référence	Description	Instruction
1	Olflex Series 100 cy	35005	Cordon secteur	Arrêtez le blindage au niveau de la mise à la terre du panneau ; le côté filtre du blindage n'est pas arrêté.
2	Stewart Fairite	28 B 0686-200 2643665702	Rondelle de centrage de ferrite	Montez la rondelle contre le filtre et fixez-la avec une attache de câble à chaque extrémité.
3	Schaffner	FN670-3/06	Filtre de ligne (à fixer sur les bornes) Dimensions : Longueur :85 mm (3,4 pouces) Largeur : 55 mm (2,2 pouces) Hauteur : 40 mm (1,6 pouce) Trous de fixation : 5,3 mm (0,2 pouce) de diamètre 75 mm (3 pouces) en montage sur axe médian. Fixation sur bornes : 6,4 mm (0,25 pouce)	A monter contre l'alimentation.
4	sans objet	sans objet	Tresse de mise à la terre Tresse plate de 134 mm (0,5 pouce) d'une longueur maximum de 100 mm (4 pouces)	sans objet
5	Olflex Series 100cy	35005	Câble blindé Longueur maximum : 215 mm (8,5 pouces)	Le troisième fil (vert/jaune) n'est pas utilisé ; arrêtez le blindage au niveau de la borne de masse de l'alimentation.
