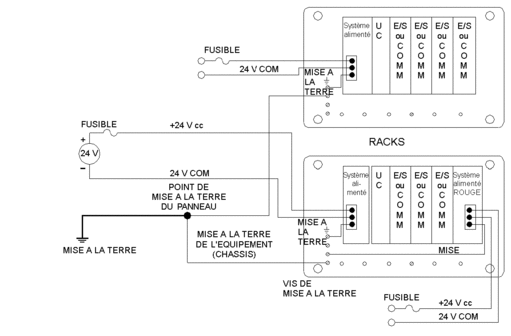

Système alimenté en 24 V cc
La figure suivante représente un système alimenté en 24 V cc.

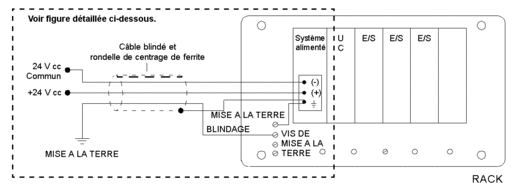

Système alimenté en 24 V cc pour conformité CE
La figure suivante montre un système alimenté en courant 3 A, 24 V cc pour conformité CE.
| ATTENTION | |
|---|---|
NON CONFORMITE A LA MARQUE CE Les modules 140 CPS 211 00, 140 CRA 211 20
et 140 CRA 212 20 doivent être installés
conformément à la directive européenne sur la compatibilité
électromagnétique (CEM) (89/336/CEE) et la directive sur
les basses tensions (73/23/CEE). Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |

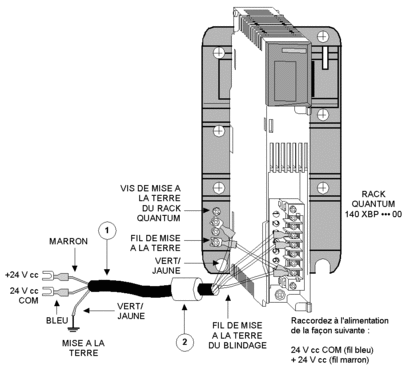

Figure détaillée en 24 V cc
La figure suivante montre l'installation détaillée d'un système alimenté en courant 3 A, 24 V cc pour conformité CE.
Nomenclature
Repère de la nomenclature |
Fournisseur (ou équivalent) |
Référence |
Description |
Instruction |
|---|---|---|---|---|
1 |
Olflex Series 100cy |
35005 |
Prolongateur secteur |
Arrêtez le blindage au niveau de la borne de terre de l'alimentation. |
2 |
Sreward Fairite |
28 BO686-200 2643665702 |
Rondelle de centrage de ferrite |
Montez la rondelle contre le filtre et fixez-la avec une attache de câble à chaque extrémité. |

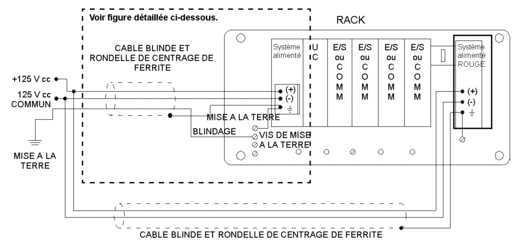

Système alimenté en 125 V cc
La figure suivante montre le système alimenté en courant 125 V cc pour conformité CE.
| ATTENTION | |
|---|---|
NON CONFORMITE A LA MARQUE CE Les modules 140 CPS 511 00 et 140 CPS 524 00
doivent être installés conformément à la directive
européenne sur la compatibilité électromagnétique
(CEM) (89/336/CEE) et la directive sur les basses tensions (73/23/CEE). Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |

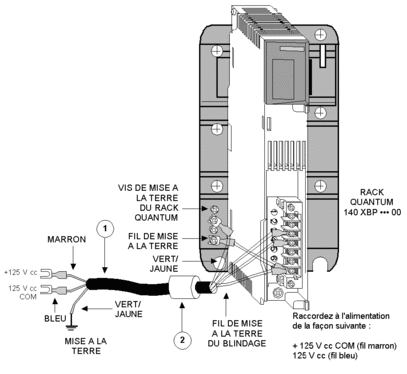

Figure détaillée en 125 V cc
La figure suivante illustre de manière détaillée l'installation du système alimenté en 125 V cc pour conformité CE.
Nomenclature
Repère de la nomenclature |
Fournisseur (ou équivalent) |
Référence |
Description |
Instruction |
|---|---|---|---|---|
1 |
Olflex Series 100cy |
35005 |
Prolongateur secteur |
Arrêtez le blindage au niveau de la borne de terre de l'alimentation. |
2 |
Sreward Fairite |
28 BO686-200 2643665702 |
Rondelle de centrage de ferrite |
Montez la rondelle contre le filtre et fixez-la avec une attache de câble à chaque extrémité. |
| ATTENTION | |
|---|---|
CONFORMITE AVEC LES DIRECTIVES EUROPEENNES Les modules 140 CPS 511 00 et 140 CPS 524 00
doivent être installés conformément à la directive
européenne sur la compatibilité électromagnétique
(CEM) (89/336/CEE) et la directive sur les basses tensions (73/23/CEE). Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |
