Vue d'ensemble
Cette section traite des cas particuliers pour lesquels les charges inductives aux points de sortie nécessitent des circuits de protection supplémentaires (directement sur l'actionneur). Il fournit également deux exemples de circuit de protection.
Cas 1 :
Lorsque les charges inductives sont mises en contact avec des éléments du circuit (pour des verrous de sécurité, par exemple) dans les conducteurs de sortie.
Cas 2 :
Lorsque les charges sont très longues.
Cas 3 :
Lorsque les actionneurs inductifs fonctionnent via des contacts à relais à l'embase (pour allonger la durée de vie des contacts et à des fins de conformité CEM).
Types de circuits de protection
Dans les trois cas, le circuit de protection est une diode de niveau.
Le tableau suivant fournit des conseils de sélection génériques.
Type de charge |
Equipement antiparasitage |
Charge minimale de l'appareil |
|
|---|---|---|---|
circuits CC |
diode de niveau polarisée en inverse au travers de la charge |
2 A et toute valeur supérieure à deux fois la tension de charge maximale |
|
Consultez les catalogues de relais et de contacteurs pour trouver un équipement antiparasitage compatible avec les produits que vous utilisez.
Exemple 1

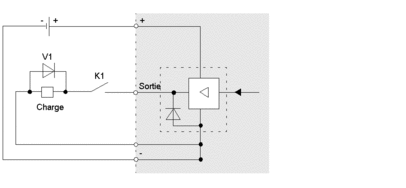

Le schéma ci-dessous représente un exemple de circuit de protection d'actionneurs CC inductifs :
K1 Contact, pour des verrous de sécurité par exemple
V1 Diode de blocage utilisée comme circuit de protection
Exemple 2

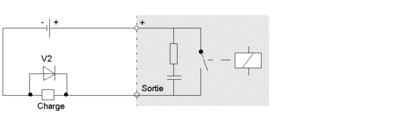

Le schéma ci-dessous représente un autre exemple de circuit de protection d'actionneurs CC inductifs :
V2 Diode de blocage utilisée comme circuit de protection
