Vue d'ensemble
Afin de réduire les potentiels de bruit et à des fins de conformité CEM, vous pouvez équiper les actionneurs inductifs de filtres de bruit, tels que des condensateurs anti-parasites, au point d'interférence.
Types de circuits de protection
Le tableau suivant fournit des conseils de sélection génériques.
Type de charge |
Equipement antiparasitage |
Charge minimale de l'appareil |
|
|---|---|---|---|
Circuits CA |
résistance de 50 Ω en série avec condensateur non?polarisé de 0,47 μF travers de la charge |
pour des charges alimentées en 120 Vca |
200 Vca |
pour des charges alimentées en 220 Vca |
400 Vca |
||
Consultez les catalogues de relais et de contacteurs pour trouver un équipement antiparasitage compatible avec les produits que vous utilisez.
Exemple

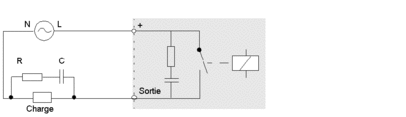

Le schéma ci-dessous représente un exemple de circuit de protection d'actionneurs CA inductifs :
