Présentation

Cette section propose des schémas de circuit électrique, de diagramme schématique du potentiel électrique et de l'isolement pour une configuration avec source d'alimentation unique.

Fusibles des schémas électriques

Chaque dérivation ci-dessous doit être protégée par des fusibles (signalés par F dans la figure ci-après). Lorsque la longueur de la ligne est importante, la dérivation doit être équipée d'un circuit d'arrêt OVP 001/OVP 248. Cette protection permet de couper sélectivement une dérivation à l'aide du fusible correspondant, même si la diode est déjà court-circuitée.

Illustration

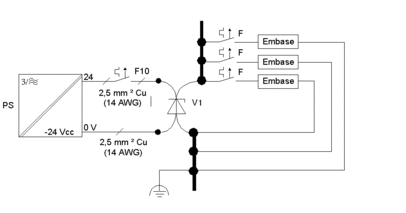

L'illustration ci-dessous représente un exemple de schéma électrique pour une configuration avec source d'alimentation unique.

F Disjoncteur automatique ou fusible (voir schéma de câblage en unité dans la description de l'embase d'E/S)

F10 Disjoncteur optionnel (avec protection contre les surtensions)

PS Alimentation 24 VCC, 25 A max.

V1 Circuit de protection contre les surtensions OVP 001, OVP 002

Fusibles dans les schémas de câblage

Les fusibles des schémas ci-dessous doivent être sélectionnés en fonction du type et du nombre de capteurs et d'actionneurs utilisés.

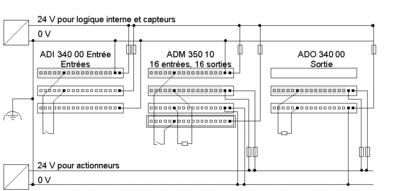

Topologie du potentiel électrique

Dans cet exemple, la tension de sortie est fournie par une source d'alimentation séparée.

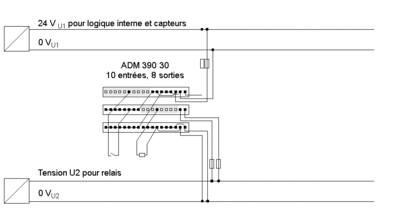

Isolement

Dans cet exemple, la tension de sortie est fournie par une source d'alimentation séparée.
