Schéma de principe

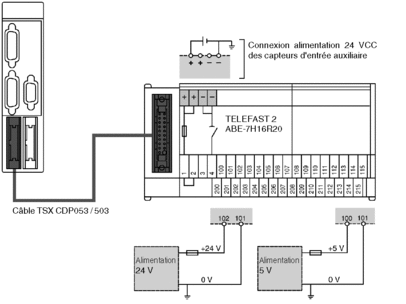

Ce schéma illustre la connexion de l'alimentation du codeur :

Longueur des câbles :

Câble

Longueur

TSX CDP 053

0,5 m

TSX CDP 103

1 m

TSX CDP 203

2 m

TSX CDP 303

3 m

TSX CDP 503

5 m
NOTE : La longueur maximum des fils entre les sorties d'alimentation et les points de connexion sur le TELEFAST doit être inférieure à 0,5 m.

Une seule alimentation est nécessaire si les codeurs sont du même type sur les deux voies.

Fusibles

Ce module intègre plusieurs systèmes de protection de base contre les erreurs de câblage et les courts-circuits accidentels sur le câble :

  • inversions de polarité des alimentations

  • inversion des alimentations 5 V <--> 10/30 V

  • court-circuit 10/30 V sur le signal CLOCK de la liaison série

Le module ne peut pas les supporter très longtemps, il doit donc y avoir une fusion très rapide des fusibles. Les fusibles doivent donc être du type " rapide " et de calibre 1A maximum. Les alimentations doivent avoir un courant de limitation tel que la fusion du fusible doit pouvoir se faire correctement.
