Introduction
Le raccordement de l’alimentation du codeur s’effectue :
soit par l’intermédiaire d’une interface de câblage TELEFAST ABE?7H16R20, elle?même raccordée au module par un câble TSX CDP ••3.
soit directement par l’intermédiaire d’un toron précâblé TSX CDP •01

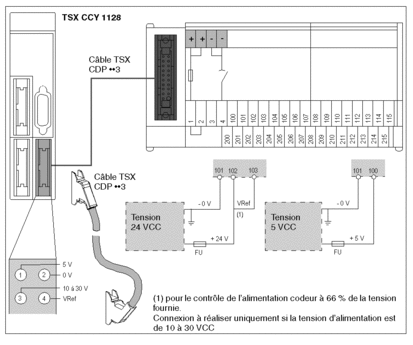

Schéma de principe du raccordement de l’alimentation codeur à l’interface TELEFAST
La figure ci-dessous présente le raccordement de l’alimentation codeur :
soit en 24 VCC, pour codeur avec plage d’alimentation de 10 à 30 VCC ;
soit en 5 VCC, pour codeur avec alimentation 5 VCC.
Catalogue des câbles de raccordement TSX CDP ••3
Le tableau ci-dessous indique les différentes références des câbles de raccordement du TELEFAST au module et leurs longueurs respectives.
Références de câbles |
Longueur de câbles |
|---|---|
TSX CDP 053 |
0,5 mètre |
TSX CDP 103 |
1 mètre |
TSX CDP 203 |
2 mètres |
TSX CDP 303 |
3 mètres |
TSX CDP 503 |
5 mètres |

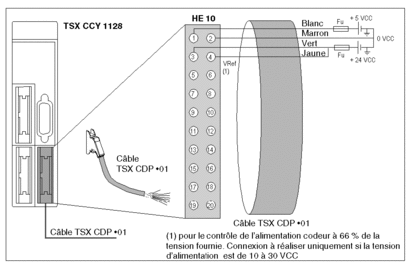

Schéma de principe du raccordement de l’alimentation avec un toron précâblé TSX CDP •01
La figure ci-dessous présente le raccordement de l’alimentation codeur :
soit en 24 VCC, pour codeur avec plage d’alimentation de 10 à 30 VCC ;
soit en 5 VCC, pour codeur avec alimentation 5 VCC.
Catalogue des câbles de raccordement TSX CDP •01
Le tableau ci-dessous indique les différentes références des câbles de raccordement du TELEFAST au module et leurs longueurs respectives.
Référence des câbles |
Longueur des câbles |
|---|---|
TSX CDP 301 |
3 mètres |
TSX CDP 501 |
5 mètres |
Recommandations
Longueur maximale des fils entre les sorties alimentation et les points de raccordement sur le TELEFAST : obligatoirement inférieure à 0,5 mètre
Protections sur le + de l'alimentation : bien que le module intègre plusieurs systèmes de protection contre les erreurs de câblage et les court?circuits accidentels sur les câbles, il est impératif d’installer sur le + de l'alimentation un fusible (Fu) de calibre 1 A maximum et à fusion rapide.
Mise à la masse mécanique de l'alimentation 0 V : au plus prés de la sortie de l’alimentation.
