Règles de câblage et précautions spécifiques à TELEFAST

Connexion ou déconnexion du TELEFAST

Vous devez toujours connecter ou déconnecter les connecteurs du TELEFAST ainsi que les différents fils de raccordement lorsqu'il est HORS TENSION :

connexion ou déconnexion des connecteurs du câble reliant le module au connecteur TELEFAST ;
connexion ou déconnexion des fils reliant le connecteur TELEFAST au codeur.

Longueur du câble de raccordement entre le module et le TELEFAST

Le tableau ci?dessous présente la fréquence de l'horloge de la transmission série en fonction de la distance.

Si	Alors
la longueur du câble est < 10 mètres	la fréquence de l'horloge de transmission série est de 1 MHz
la longueur du câble est < 20 mètres	la fréquence de l'horloge de transmission série est de 750 kHz
la longueur du câble est < 50 mètres	la fréquence de l'horloge de transmission série est de 500 kHz
la longueur du câble est < 100 mètres	la fréquence de l'horloge de transmission série est de 375 kHz
la longueur du câble est < 150 mètres	la fréquence de l'horloge de transmission série est de 200 kHz
la longueur du câble est < 200 mètres	la fréquence de l'horloge de transmission série est de 150 kHz

Section du fil raccordant le module et le TELEFAST

Afin de réduire au maximum les chutes de tension en ligne, respectez les précautions suivantes :

Si	Et	Alors
Le codeur utilise une alimentation de 5 VCC	La distance entre le module et le TELEFAST est < 100 m	Utilisez un fil avec une section minimale de 0,08 mm (jauge 28)
Le codeur utilise une alimentation de 5 VCC	La distance entre le module et le TELEFAST est > 100 m	Utilisez un fil avec une section minimale de 0,34 mm (jauge 22)

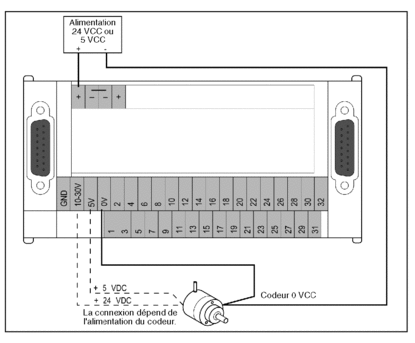

Raccordement de l’alimentation du codeur

Câblage des sorties du codeur sur le TELEFAST

Si les sorties du codeur ont une logique positive ou négative avec un nombre inférieur à 24, utilisez la procédure de raccordement suivante :

Si	Et	Alors

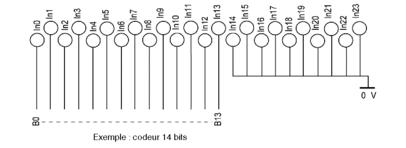

les sorties du codeur ont une logique positive	leur nombre est inférieur à 24	Reliez les sorties du codeur aux entrées du TELEFAST, du poids le plus faible au poids le plus fort. Reliez les entrées du TELEFAST inutilisées à la borne 0 V

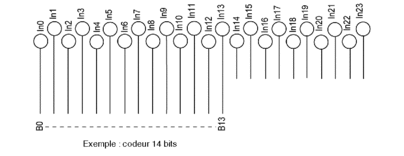

les sorties du codeur ont une logique négative	leur nombre est inférieur à 24	Reliez les sorties du codeur aux entrées du TELEFAST, du poids le plus faible au poids le plus fort. Ne reliez pas les entrées du TELEFAST inutilisées.

Protection de l’alimentation du codeur

Selon la tension d'alimentation du codeur, l'alimentation doit être protégée comme suit :

Si	Alors
La tension d'alimentation du codeur est de 10…30 VCC	Le fusible de protection est intégré au TELEFAST : taille : 1A type : à fusion rapide
La tension d'alimentation du codeur est de 5 VCC	Prévoir un fusible série (Fu) pour l'alimentation positive : calibre : à déterminer par l'utilisateur, en fonction du TELEFAST et de la consommation du codeur type : à fusion rapide

Alors

La tension d'alimentation du codeur est de 10…30 VCC

Le fusible de protection est intégré au TELEFAST :

taille : 1A
type : à fusion rapide

La tension d'alimentation du codeur est de 5 VCC

Prévoir un fusible série (Fu) pour l'alimentation positive :

calibre : à déterminer par l'utilisateur, en fonction du TELEFAST et de la consommation du codeur
type : à fusion rapide

Surveillance de l’alimentation du codeur

Si la tension d'alimentation du codeur diminue de plus de 15 %, le défaut (signal EPSR) est renvoyé au module. Si le codeur n'a pas de retour d'alimentation, procédez comme suit :

Si	Alors
Pas de retour d'alimentation du codeur	Connectez l'EPSR positif et négatif au TELEFAST : la borne EPSR positive du TELEFAST à la borne positive de l'alimentation du codeur ; la borne EPSR négative du TELEFAST à la borne négative de l'alimentation du codeur.

Alors

Pas de retour d'alimentation du codeur

Connectez l'EPSR positif et négatif au TELEFAST :

la borne EPSR positive du TELEFAST à la borne positive de l'alimentation du codeur ;
la borne EPSR négative du TELEFAST à la borne négative de l'alimentation du codeur.
