Raccordement du câble

Présentation

Les informations ci-après concernent le câblage.

NOTE : le module 140 NOE 771 xx peut communiquer sur un réseau Ethernet 10/100BASE-T ou 100BASE-FX à un moment donné, mais pas sur les deux à la fois.

Accessoires

Schneider Electric vend les commutateurs suivants :

Concentrateur ou commutateur	Description
499NEH10410	Concentrateur avec 4 ports 10 BASE-T
499NOH10510	Concentrateur avec 3 ports 10 BASE-T et 2 ports 10 BASE-FL
499NTR10010	Emetteur-récepteur 10 BASE-T / 10 BASE-FL
499NEH14100	Concentrateur avec 4 ports 100 BASE-TX
499NTR10100	Emetteur-récepteur 100 BASE-TX
499NES18100	Commutateur avec 8 ports 10/100 BASE-TX
499NES17100	Commutateur géré avec 7 ports 10/100 BASE-TX
499NOS17100	Commutateur géré avec 5 ports 10/100 BASE-TX et 2 ports 100 BASE-FX

Les câbles Schneider Electric ci-après gèrent le filtrage multicast :

Câble	Description
490NTW000 02/05/12/40/80 U	Câble droit
490NTC000 05/15/40/80 U	Câble inverseur

Fibre optique

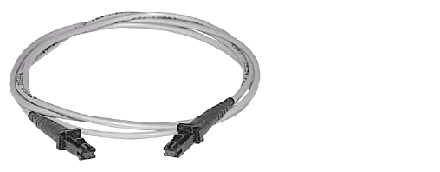

Retirez le bouchon de protection du port du connecteur MT-RJ du module et celui de l'extrémité du connecteur noir sur le câble à fibre optique MT-RJ (voir figure ci-après). Le connecteur s'enfiche d'une seule manière dans la prise. Il doit s'emboîter correctement.
