Présentation
Les processeurs avancés utilisent deux types d'indicateur :
  1. Ecran LCD : l'écran par défaut sert d'écran d'état de l'automate.
  2. Voyants : la fonctionnalité des voyants est décrite dans un tableau à la suite de l'illustration.

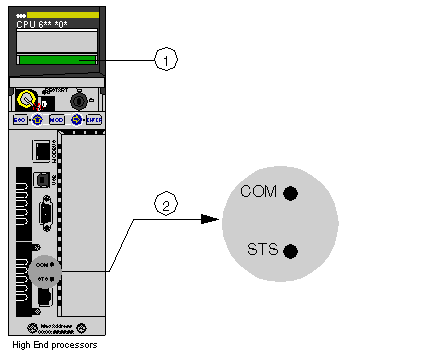

La figure ci-dessous présente les deux types de voyant.
1
Ecran LCD (couvre-objectif fermé)
2
Voyants
Description des voyants
Le tableau suivant décrit les voyants des différents modules de processeur avancé.
Voyants
Indication
Processeurs standard 140 CPU 65• •0 / 140 CPU 651 60S
Processeurs de redondance d'UC 140 CPU 67• •6 / 140 CPU 671 60S
COM (jaune)
Contrôlé par le matériel du coprocesseur.
  • Indique l'activité Ethernet.
Contrôlé par le matériel du coprocesseur.
  • Indique une activité primaire ou redondante.
STS (jaune)
Contrôlé par le logiciel du coprocesseur.
Contrôlé par le micrologiciel du coprocesseur.
  • Clignotant : le système est redondant et les données sont échangées entre l'automate primaire et l'automate redondant.
  • Allumé : le système n'est pas redondant ou le coprocesseur s'initialise depuis la mise sous tension jusqu'à la fin des auto-tests.
  • Eteint : échec des auto-tests du coprocesseur.
Activé
Normal
Eteint
Echec des auto-tests du coprocesseur. Problème matériel potentiel.
Clignotant :
1 clignotement
Configuration en cours.
Situation temporaire.
2 clignotements
Adresse MAC incorrecte.
3 clignotements
Liaison non effectuée.
4 clignotements
Adresse IP en double. L'adresse IP par défaut est appliquée au module.
5 clignotements
Attente d'une adresse IP du serveur d'adresses.
6 clignotements
Adresse IP incorrecte. L'adresse IP par défaut est appliquée au module.
7 clignotements
Incompatibilité du micrologiciel entre le système d'exploitation de l'automate et le micrologiciel du coprocesseur.
