Commandes et écrans de l'UC
Traduction de la notice originale
A propos de nous
Couvre-objectif
Vous pouvez ouvrir le couvre-objectif (2 sur le panneau avant de l'UC) en le faisant glisser vers le haut.
Une fois le couvre-objectif ouvert, vous pouvez accéder aux éléments suivants :
Interrupteur à clé
L'interrupteur à clé (4) sert à sécuriser le niveau d'autorisation et à protéger la mémoire. L'interrupteur à clé présente deux positions : verrouillé et déverrouillé. Il sera uniquement lu et déchiffré par la partie SE de l'automate du micrologiciel et non par la partie OS Loader.
Le processeur Quantum contient un ensemble de menus système qui permettent à l'utilisateur :
Les principales positions sont présentées dans le tableau ci-dessous :
Position de la clé
Fonctionnement de l'automate
déverrouillé :
  • Les opérations de menu système peuvent être appelées et les paramètres du module peuvent être modifiés par l'opérateur à l'aide de l'écran et du clavier.
  • La protection mémoire est désactivée.
  • Vous pouvez passer en mode de maintenance (processeurs de sécurité).
verrouillé :
  • Aucune opération de menu système ne peut être appelée et les paramètres du module sont en lecture seule.
  • La protection mémoire est activée.
  • Mode de sécurité forcé (processeurs de sécurité).
Lorsque l'interrupteur à clé passe de la position « Verrouillé » à la position « Déverrouillé », ou inversement, active le rétroéclairage de l'écran.
NOTE : Pour des explications supplémentaires sur les modes de maintenance et de sécurité, consultez la section Modicon Quantum, Quantum Safety PLC, Safety Reference Manual.
Tableaux de description de l'interrupteur à clé
Le tableau ci-dessous fournit des informations sur la position de l'interrupteur des processeurs Quantum 140 6•• ••• de haut de gamme avec micrologiciel 3.12 :
Opération
Position de l'interrupteur
Déverrouillé
Verrouillé
Mode de programmation
Autorisé
Autorisé
Mode surveillance
Autorisé
Autorisé
Chargement d'une application
Autorisé
Autorisé
Téléchargement, modification en ligne
Autorisé
Interdite
Commandes Stop/Run/Init de Control Expert
Autorisé
Autorisé
Unity Pro est l’ancien nom de Control Expert pour les versions 13.1 et antérieures.
Le tableau ci-dessous fournit des informations sur la position de l'interrupteur des processeurs Quantum 140 CPU 6•• ••• haut de gamme avec micrologiciel ≥ 3.12 et Unity Pro < V8 :
Opération
Position de l'interrupteur
Déverrouillé
Verrouillé
Mode de programmation
Autorisé
Interdite
Mode surveillance
Autorisé
Autorisé
Chargement d'une application
Autorisé
Interdite
Téléchargement, modification en ligne
Autorisé
Interdite
Commandes Stop/Run/Init de Unity Pro
Autorisé
Interdite
Unity Pro est l’ancien nom de Control Expert pour les versions 13.1 et antérieures.
Le tableau ci-dessous fournit des informations sur la position de l'interrupteur des processeurs Quantum 140 CPU 6•• ••• d'entrée de gamme avec micrologiciel ≥ 3.2 et Unity Pro ≥ V8 :
Opération
Position de l'interrupteur
Déverrouillé
Verrouillé
Mode de programmation
Acceptée (1)
Interdite
Mode surveillance
Acceptée (1)
Acceptée (1)
Chargement d'une application
Acceptée (1)
Interdite
Téléchargement, modification en ligne
Acceptée (1)
Interdite
Commandes Stop/Run/Init de Control Expert/UnityPro
Acceptée (1)
Interdite
(1) : protégé par un mot de passe si un mot de passe a été défini dans l'application Control Expert/Unity Pro
Bouton de réinitialisation
L'activation du bouton de réinitialisation (12) entraîne un démarrage à froid de l'automate.
Ecran LCD
L'écran à cristaux liquides (LCD - 3) comporte 2 lignes composées chacune de 16 caractères. Ses paramètres de rétroéclairage et de luminosité peuvent être modifiés :
Le rétroéclairage est entièrement automatisé pour prolonger la durée de vie des écrans LCD. Le rétroéclairage s'allume lorsque l'un des événements suivants se produit :
Le rétroéclairage reste allumé pour les messages d'erreur tant que le message est affiché. Dans le cas contraire, le rétroéclairage s'éteint automatiquement au bout de cinq minutes.
Réglage du contraste
Le contraste est réglable au moyen du clavier lorsque l'écran par défaut s'affiche.
Etape
Action
1
Appuyez sur la touche MOD :
2
Pour un contraste plus sombre, appuyez sur :
3
Pour un contraste plus clair, appuyez sur :
4
Pour valider le réglage, appuyez sur :
Clavier

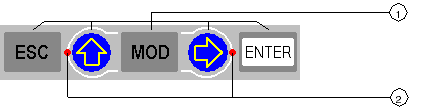

Le clavier (5) comporte cinq touches affectées à des adresses matérielles. Chacune des deux flèches de direction comporte un voyant :
1
5 touches
2
2 voyants
Utilisation des touches
Fonctions du clavier :
Touche
Fonction
Pour annuler une saisie, suspendre ou arrêter une action en cours
Pour afficher successivement les écrans précédents (remonter l'arborescence)
Pour confirmer une sélection ou une saisie
Pour définir la valeur d'un champ de l'écran
Voyant allumé
Touche active :
  • pour parcourir les options de menu
  • pour parcourir les champs susceptibles d'être modifiés
Voyant clignotant
Touche active : il est possible de faire défiler les champs susceptibles d'être modifiés.
Voyant éteint
Touche inactive : aucune option de menu ni champ susceptible d'être modifié.
Voyant allumé
Touche active :
  • pour passer d'un champ à l'autre dans l'écran
  • pour accéder au sous-menu
Voyant clignotant
Touche active : utilisée pour changer de chiffre dans un champ modifiable.
Voyant éteint
Touche inactive, il n'y a pas de :
  • sous-menu pour l'option de menu
  • barre de défilement associée à l'écran
  • barre de défilement associée au champ
