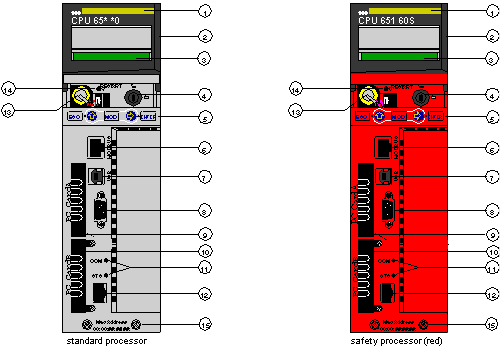

La figure affiche un module avancé standard et ses composants.
1
Numéro du modèle, description du module, code couleur
2
Couvre-objectif (ouvert)
3
Ecran LCD (recouvert ici par le couvre-objectif)
4
Interrupteur à clé
5
Clavier (comportant 2 voyants rouges)
6
Port Modbus (RS-232) (RS-485)
7
Port USB
8
Port Modbus Plus
9
Emplacement PCMCIA A (selon la référence de l'UC)
10
Emplacement PCMCIA B
11
Voyants (jaunes) pour la communication Ethernet
12
Port Ethernet
13
Pile (installée par l'utilisateur)
14
bouton de réinitialisation
15
2 vis
NOTE : les processeurs avancés Quantum sont équipés d'un emplacement PCMCIA (B) ou de deux emplacements PCMCIA (A et B) permettant d'installer des cartes PCMCIA Schneider (les autres cartes ne sont pas prises en charge).

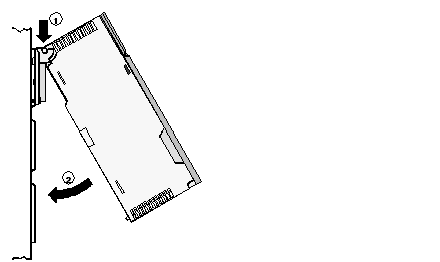

Montage du module sur l'embase centrale:
1
Accrochez le module.
2
Vissez le module sur l'embase.
