Génération du programme
Ensuite, vous devez générer l’ensemble du programme avant de le télécharger sur l’automate. Pour ce faire, sélectionnez Générer\Regénérer tout le projet dans la barre d’outils en bas de l'écran (voir ci-dessous). Si l’opération aboutit, un message Processus réussi s'affiche une fois le programme généré.
Options de connexion
Pour exécuter le programme de configuration, il doit être téléchargé sur l’automate. Avant de télécharger le programme, l’automate doit être connecté à l’ordinateur contenant le logiciel Control Expert. La connexion peut être établie à l’aide d’un réseau de communication de type Ethernet, USB, Modbus ou Modbus Plus. Nous décrivons à la fois des câblages USB et Modbus dans les exemples suivants.
Raccordement de l’ordinateur à l’automate par un câble USB
Pour raccorder l’ordinateur à l’automate par un câble USB, procédez comme suit :
Etape
Action
1
Vérifiez que le système Quantum est sous tension.
2
Raccordez l’ordinateur à l’automate par un câble USB.
3

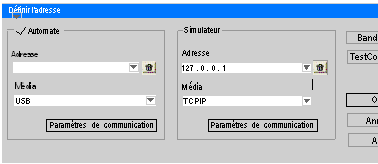

Sur l’ordinateur, cliquez sur l’onglet Automate\Définir l’adresse de Control Expertpour afficher la boîte de dialogue Définir l’adresse.
4
Sélectionnez USB dans la case Média automate.
5
Laissez le champ Adresse de l'automate vide.
6
Cliquez sur OK.
7
Passez à l'étape Téléchargement et exécution du programme de configuration.
Raccordement de l’ordinateur à l’automate par un câble Modbus
Pour raccorder l’ordinateur à l’automate par un câble Modbus, procédez comme suit :
Etape
Action
1
Vérifiez que le système Quantum est sous tension.
2
Raccordez l’ordinateur à l’automate par un câble Modbus.
3

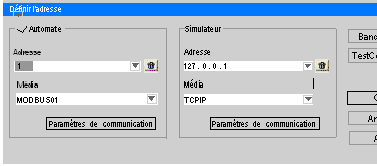

Sur l’ordinateur, cliquez sur l’onglet Automate\Définir l’adresse de Control Expert pour afficher la boîte de dialogue Définir l’adresse.
4
Sélectionnez MODBUS01 dans la case Média automate.
5
Entrez l'adresse Modbus dans le champ Adresse de l’automate (adresse par défaut : 1).
Remarque : vous pouvez aussi utiliser le clavier du module 140 CPU 651 50 pour saisir et modifier l’adresse Modbus.
6
Cliquez sur OK.
7
Passez à l'étape Téléchargement et exécution du programme de configuration (ci-dessous).
Téléchargement et exécution du programme de configuration
Une fois l’ordinateur et l’automate physiquement raccordés (étapes précédentes), le programme de scrutation des E/S peut être téléchargé sur l’automate.
Etape
Action
1
Sur l’ordinateur, sélectionnez Automate\Connecter dans l’écran de Control Expert.
2

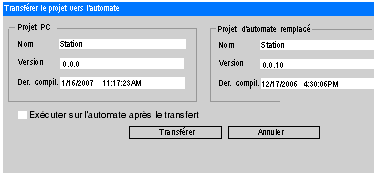

Cliquez sur l’onglet Automate\Transfert du projet vers l'automate pour afficher la boîte de dialogue Transfert du projet vers l'automate.
3
Cliquez sur le bouton Transférer pour télécharger le programme sur l’automate.
4
Lorsque l’écran de confirmation apparaît, cliquez sur OK.
5
Cliquez sur Exécuter sur la barre supérieure de Control Expert pour démarrer le programme.
