Diagnostic du module Ethernet à l'aide du serveur Web

Introduction

Les modules Ethernet Quantum disposent d'un serveur Web intégré qui permet d'accéder à des pages Web fournissant des informations de diagnostic sur les services des modules (statistiques, messagerie, I/O Scanning, Global Data, etc.). Pour consulter les pages Web d'un module Ethernet, entrez son adresse IP dans le navigateur Web. Aucun mot de passe n'est nécessaire pour afficher la page d'accueil. A partir de la page d'accueil du NOE, vous pouvez accéder aux pages Surveillance, Diagnostic et Configuration.

Vous pouvez également utiliser les voyants du module pour diagnostiquer les problèmes. Pour obtenir des informations sur les voyants du module, reportez-vous au Manuel utilisateur des modules Ethernet Quantum NOE 771xx.

Accès à la page Web du module Ethernet

Pour accéder à la page Web du module NOE 771 01, procédez comme suit :

Etape	Action
1	Ouvrez un navigateur (Internet Explorer, par exemple) sur l'ordinateur.

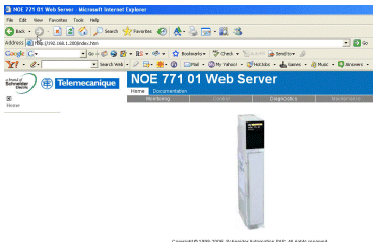

2	Dans le champ Adresse du navigateur, indiquez l'adresse IP actuelle du module NOE 771 01 pour afficher sa page d'accueil.

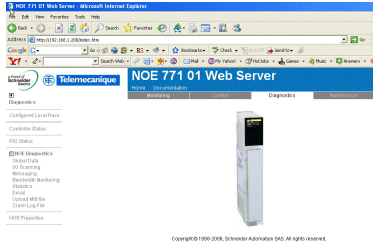

3	Cliquez sur l'onglet Diagnostic.
4	Entrez un nom d'utilisateur et un mot de passe (dans les deux cas, la valeur par défaut est USER). Remarque : Renseignez-vous auprès de votre administrateur système pour savoir si le nom d'utilisateur et le mot de passe ont changé.
5	Cliquez sur OK pour afficher la page Web Diagnostic du module NOE.
6	Cliquez sur le lien I/O Scanning sur le côté gauche de l'écran afin d'accéder à la page Web de diagnostic I/O Scanning.
