Le menu Ethernet contient une liste de liens permettant d'accéder aux différentes pages de diagnostic du module Ethernet :
-
Global Data
-
-
Messagerie
-
-
Statistiques
-
NTP (Network Time Protocol)
-
E-mail
-
Téléchargement du fichier MIB
-
Fichier journal des blocages
Cliquez sur un lien pour accéder à l'utilitaire de diagnostic souhaité.

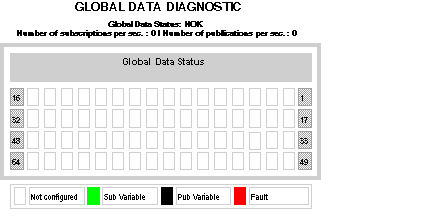

Vous trouverez des informations de diagnostic général sur la fonction Global Data en haut de cette page :
Cette page contient également un tableau des variables publiées et souscrites dans le même groupe de distribution. Chaque variable est identifiée par son identificateur :
-
couleur verte pour les variables souscrites,
-
couleur noire pour les variables publiées,
-
couleur blanche pour les variables non configurées,
-
couleur rouge pour les variables avec interruptions de communication.

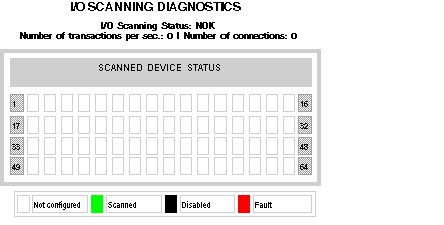

Vous trouverez des informations de diagnostic général sur le service I/O Scanning en haut de cette page :
La valeur NOK dans le champ Etat I/O Scanning indique que le système local ne scrute pas. Dans ce cas, les données qui apparaissent dans l'écran Etat des équipements scrutés n'ont aucune signification.
La valeur OK dans le champ Etat I/O Scanning indique que les valeurs de l'écran Etat des équipements scrutés signalent l'état des équipements scrutés.
Dans l'écran Etat des équipements scrutés, les couleurs qui apparaissent dans chaque bloc matérialisent les états suivants associés aux équipements distants :
-
Le vert indique qu'un équipement est en cours de scrutation.
-
Le noir indique que le service I/O Scanning de l'équipement a été désactivé intentionnellement au moyen du Bloc de commande de l'équipement.
-
Le blanc indique un équipement non configuré.
-
Le rouge indique un équipement suspect.
NOTE : notez que l'indicateur de
scrutation vert peut rester vert par erreur pour les équipements scrutés distants après la déconnexion du câble Ethernet de cet équipement. Cette indication erronée est donnée lorsque la valeur de timeout de validité de l'
écran de configuration I/O Scanning est réglée sur 0.
Vous devez attribuer au timeout de validité une valeur comprise entre 1 et 65535 (par incrément de 1 ms). Lorsque la valeur du timeout de validité est incluse dans cette plage, l'indicateur Scrutation signale les états du service I/O Scanning correctement.

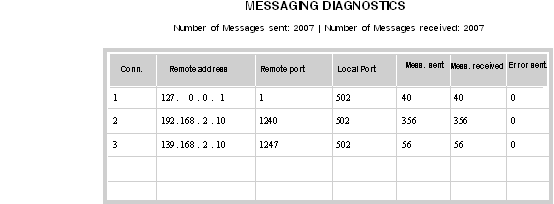

La page Messagerie donne les informations en cours relatives aux connexions TCP ouvertes sur le port 502.
Vous trouverez le nombre de messages envoyés et reçus sur le port en haut de la page.
Une table indique, pour chaque connexion (numérotées de 1 à 64) :
-
l'adresse IP distante,
-
le port TCP distant,
-
le port TCP local,
-
le nombre de messages envoyés à partir de cette connexion,
-
le nombre de messages reçus de cette connexion,
-
le nombre d'événements détectés sur cette connexion.
NOTE : après une demande de déconnexion, il se peut que l'automate maintienne la connexion ouverte dans sa mémoire pendant quelques minutes durant lesquelles la table reflètera la connexion ouverte.
Le nombre de messages reçus n'est pas réinitialisé après la déconnexion d'un port 502. Par conséquent, le compte indique le nombre total de messages reçus depuis le démarrage du module.
L'adresse distante 127.0.0.1 est utilisée comme connexion système privée pour la fonction de diagnostic ou les communications SOAP.

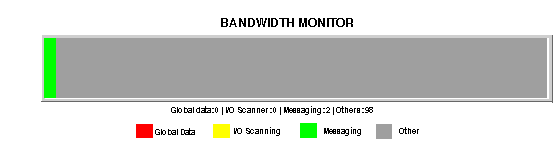

Page de surveillance de la bande passante
Cette page affiche la répartition de la charge du module du serveur intégré entre les utilitaires Global Data, I/O Scanning, Messagerie, etc. :
Page de statistiques Ethernet

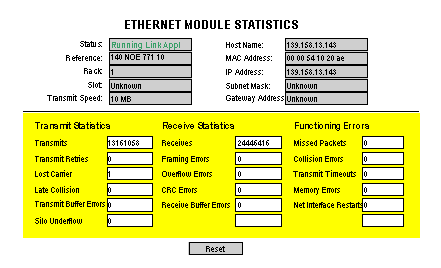

La page Statistiques du module Ethernet fournit des informations sur l'état, les statistiques d'émission et de réception et les erreurs détectées en relation avec le module de serveur intégré. Vous pouvez accéder à cette page en sélectionnant le module NOE à partir du rack local ou en utilisant le lien hypertexte Statistiques. L'illustration ci-après présente un exemple de page Statistiques du module Ethernet :
NOTE : pour obtenir la définition des termes employés, reportez-vous aux documents Modicon Quantum - Module TCP-IP Ethernet - Guide utilisateur (840 USE 107 00) et Modicon Quantum - Module TCP-IP Ethernet - Guide utilisateur (840 USE 115 00).

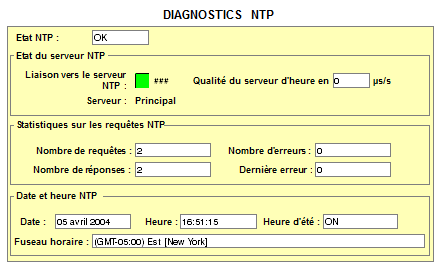

Paramètres du service de synchronisation horaire :
|
Paramètre
|
Description
|
|
Etat NTP
|
Le service est correctement configuré (OK).
|
|
Etat du serveur NTP
|
Indique si le client NTP est connecté au serveur NTP et si le serveur est de type primaire ou redondant.
|
|
Requêtes NTP
|
Nombre total de requêtes client envoyées au serveur NTP
|
|
Réponses NTP
|
Nombre total de réponses serveur envoyées depuis le serveur NTP
|
|
Nombre d'erreurs
|
Nombre total de requêtes NTP n'ayant pas reçu de réponse
|
|
Dernier code d'erreur
|
Dernier code d'erreur détecté reçu depuis le client NTP.
|
|
Date
|
Date au format j/m/a
|
|
Temps
|
Heure
|
|
Fuseau horaire
|
Fuseau horaire en fonction du temps universel coordonné (UTC, Universal Time Coordinated)
|
|
Heure d'été
|
Le paramètre Heure d'été est :
-
ON (activé) ou
-
OFF (désactivé).
|
La valeur du champ Dernière erreur indique le type de l'événement détecté.
|
Type d'événement détecté
|
Valeur
|
|
Composant OK et en cours d'exécution
|
0
|
|
Trafic réseau excessif ou serveur surchargé
|
1
|
|
Paramètres de configuration incorrects
|
3
|
|
Composant désactivé
|
4
|
|
Adresse IP incorrecte
|
9
|
|
Fichier Fuseau horaire absent
|
14
|
|
Erreur de syntaxe dans le fichier customrules.
|
15
|

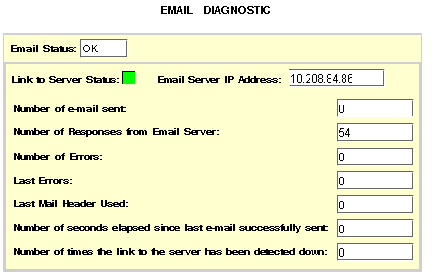

Page de diagnostic E-mail
|
Paramètre
|
Description
|
|
Etat de la messagerie électronique
|
Le service de messagerie électronique est correctement configuré (OK).
|
|
Etat de la liaison vers le serveur
|
Le module Ethernet est connecté au serveur SMTP.
L'état est vérifié lors du démarrage, puis au moins toutes les 30 minutes :
|
|
Adresse IP du serveur SMTP
|
Adresse IP du serveur SMTP
|
|
Nombre de messages électroniques envoyés
|
Nombre total d'e-mails effectivement envoyés
|
|
Nombre de réponses provenant du serveur SMTP
|
Nombre total de messages SMTP reçus depuis le serveur SMTP
|
|
Nombre d'erreurs
|
Nombre total d'e-mails non envoyés en raison d'une erreur détectée
|
|
Dernière erreur
|
Motif de la dernière erreur détectée, avec un code hexadécimal.
0 indique qu'il n'y a aucune erreur détectée.
|
|
Dernier en-tête de message électronique utilisé
|
Numéro du dernier en-tête utilisé
|
|
Secondes écoulées depuis l'envoi du dernier message
|
Nombre de secondes écoulées depuis l'envoi réussi du dernier message électronique
|
|
Nombre d'interruptions de la liaison avec le serveur
|
Nombre de fois où il a été impossible d'atteindre le serveur SMTP (liaison vérifiée toutes les 30 minutes)
|
Téléchargement du fichier MIB

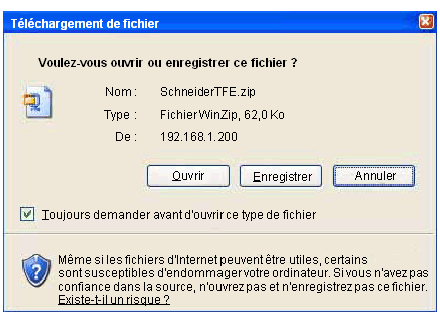

Lorsque vous sélectionnez Téléchargement du fichier MIB, la boîte de dialogue Téléchargement de fichier apparaît. Vous êtes invité à confirmer si vous souhaitez enregistrer le fichier MIB ou l'ouvrir.
Page de diagnostic du journal des blocages
La page de Diagnostic des blocages affiche un fichier journal quand un événement irrécupérable s'est produit, sinon elle présente un message d'état.
