Configuration du service I/O Scanning Quantum

Boîte de dialogue Configuration I/O Scanning

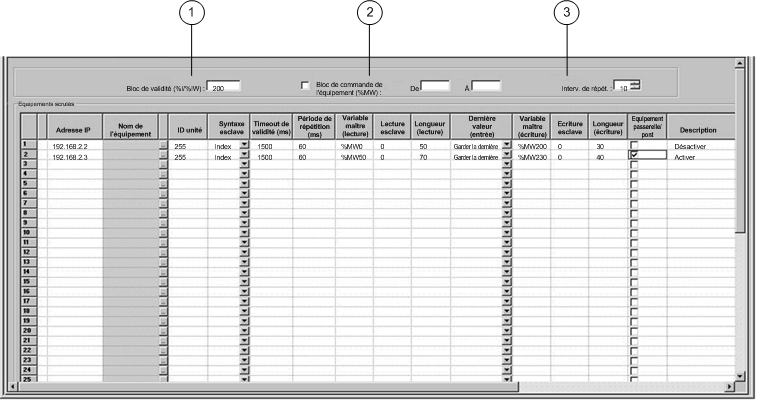

Lorsque vous cliquez sur l'onglet I/O Scanning dans l'écran de configuration du module Ethernet, l'écran I/O Scanner s'affiche :

NOTE : cet écran affiche la boîte de dialogue du scrutateur d'E/S (I/O Scanner) d'un module 140 NOE 771 01 ou 140 NOE 771 11. L'écran I/O Scanner est légèrement différent de celui du module CPU 651 x0, qui ne contient pas de champ Bloc santé.

Bloc santé

Le champ Bloc santé (n° 1 sur la figure précédente) permet de définir le premier mot ou bit d'une table de validité. Cette table peut atteindre une longueur de 8 mots (%IW) ou 128 bits (%I). Chaque bit de la table représente l'état d'un équipement spécifique. Le tableau ci-dessous présente la façon dont les bits sont affichés selon le type de données utilisé:

Bit	Type de données
Bit	%I	%IW
1	%I1	%IW1.15
2	%I 2	%IW1.14
...
16	%I16	%IW1.0
17	%I17	%IW2.15

Par défaut, la table comprend des mots démarrant à %IW1.0. Pour définir la table en bits, vous devez indiquer une valeur %I avec une incrémentation de 16 (%I1, %I16, %I32, etc.).

NOTE : Le champ Bloc santé n'est disponible que pour les modules NOE 771 00, -01 et -11. Il n'est pas disponible pour le module CPU 651 x0.

NOTE : pour les applications Moniteur de sécurité, le bloc santé est mappé vers %M/%MW à partir de la zone UMA au lieu de %I/%IW.

Contrôle de l'équipement

Le Bloc de commande de l'équipement (n° 2 sur la figure précédente) permet de désactiver tout équipement scruté en définissant un bit associé à cet équipement sur 1. Le service I/O scanner ferme la connexion et définit le bit de validité sur 0 (état défaillant).

Pour activer le Bloc de commande de l'équipement, cochez la case dans la boîte de dialogue Configuration I/O Scanning (n° 2 sur la figure précédente).

NOTE : pour activer le Bloc de commande de l'équipement, utilisez :

Control Expert version 2.0 ou ultérieure,
un module 140 NOE 771 01 ou 140 NOE 771 11 version 3.5 ou ultérieure,
un module 140 CPU 651 x0 version 2.0 ou ultérieure.

Si vous tentez d'activer le Bloc de commande de l'équipement avec une version antérieure du micrologiciel, le service I/O Scanning est désactivé.

Si la case n'est pas cochée, le scrutateur d'E/S (I/O Scanner) est activé et vous ne pouvez pas désactiver la scrutation des E/S pour des équipements individuels.

La désactivation de la scrutation des E/S à l'aide du Bloc de commande de l'équipement équivaut à l'arrêt d'une communication entre le scrutateur et l'équipement.

Par conséquent :

Les positions de repli sont appliquées aux entrées par le scrutateur.
La communication avec l'équipement s'arrête.
Toutes les entrées des tables d'entrée et de sortie sont toujours transférées entre le CPU et le scrutateur à chaque cycle.

En raison de ce dernier point, si vous modifiez une valeur %MWi liée à une entrée, elle sera remplacée par les valeurs provenant du scrutateur des E/S (soit par 0, soit par la dernière valeur d'entrée) au prochain cycle.

Il est possible (mais sans intérêt) d'accéder aux valeurs %MW associées aux sorties, car elles ne sont pas transmises à l'équipement.

Interv. de répét.

Le paramètre Interv. de répét. (n° 3 sur la figure précédente) est défini en multiples de 5 ms (valeur minimale) jusqu'à 200 ms (valeur maximale).

Le champ Interv. de répét. permet de définir la fréquence à laquelle le scrutateur des E/S envoie une requête à l'équipement après expiration de la période.

NOTE : la période de répétition du scrutateur d'E/S est un multiple de la période indiquée dans le champ Interv. de répét. La période de répétition réelle utilisée par le service de scrutation des E/S est indiquée dans la colonne Période de répétition.

NOTE : une entrée dans la colonne Période de répétition est arrondie au multiple supérieur le plus proche saisi dans le champ Interv. de répét. si l'entrée n'est pas un multiple de cet intervalle de répétition.

Par exemple, si l'entrée dans Interv. de répét. est de 5 et que vous saisissez 7 dans la colonne Période de répétition, la valeur 7 est arrondie à 10. Si vous modifiez la valeur Interv. de répét. sur 6 et que vous saisissez 7 dans Période de répétition, la valeur 7 est arrondie à 12.

Paramètres de la table I/O Scanning

Les paramètres du scrutateur d'E/S (I/O Scanner) sont décrits dans le tableau suivant :

Paramètre	Description	Exemple
Numéro de l'entrée	Première colonne. Elle n'a pas de nom. Plage valide : 1 à 128 Chaque entrée représente un échange de scrutation d'E/S sur le réseau.
Adresse IP	Adresse IP de l'équipement Ethernet esclave scruté.	192.168.1.100
Nom de l'équipement	Pour configurer un équipement (îlot Advantys ou DTM), cliquez sur le bouton ... pour afficher le champ Propriétés et démarrer le logiciel de configuration de l'équipement. Pour une présentation de cette procédure dans Advantys, reportez-vous à cette section. Pour une présentation de cette procédure pour les DTMs, reportez-vous à la section Conteneur FDT. NOTE : lorsque la fenêtre Propriétés est affichée, il est impossible de modifier le service I/O Scanning.	MySTB1 ou Master_PRM_DTM_10
ID unité	Ce champ permet d'associer l'adresse esclave de l'équipement connecté à une passerelle Ethernet/Modbus grâce à l'adresse IP de cette passerelle : Plage de valeurs : 1 à 255 Valeur par défaut : 255 NOTE : Si vous utilisez un pont, saisissez son index (1 à 255) dans ce champ. Si vous copiez la configuration de scrutation d'E/S d'un 140 NOC 771 •• vers un 140 NOE 771 ••, affectez une valeur comprise entre 1 et 254 à ID unité.	255
Syntaxe esclave	Utilisez ce menu déroulant pour sélectionner l'affichage des valeurs Ref. esclave (lecture) et Ref. esclave (écriture). Quatre types de synchronisation sont disponibles : Index : 100 Modbus : 400101 (registre Modbus) CEI 0 : %MW100 Esclaves automates M340 et Premium CEI 1 : %MW101 Esclaves Quantum PLC	Index (valeur par défaut)
Timeout de validité (ms)	Ce champ définit le délai maximal entre les réponses d'un équipement distant. Une fois ce délai expiré, les données reçues deviennent non valides. Le Timeout de validité doit être supérieur à la Période de répétition (ms). Pour un module Quantum NOE Ethernet, il doit également être supérieur au temps de scrutation de l'UC (CPU). Pour le Timeout de validité : Plage : 0 ms à 65 535 ms Intervalle : 1 ms	1500 ms
Période de répétition (ms)	Vitesse à laquelle les données sont scrutées, de 0 à 65 535 par multiples de l'Intervalle de répétition : Si vous exécutez Unity Pro V3.1 ou une version antérieure avec les versions de micrologiciel suivantes : 140 NOE (version 4.0 ou antérieure) : 16 ms CPU (version 2.5 ou antérieure) : 10 ms Si vous exécutez Unity Pro version 4.0 ou ultérieure avec les versions de micrologiciel suivantes : 140 NOE (version 4.3 ou ultérieure) : 5 à 200 ms CPU (version 2.6 ou ultérieure) : 5 à 200 ms NOTE : Unity Pro est l’ancien nom de Control Expert pour les versions 13.1 et antérieures.	60 ms
Variable maître (lecture)*	Adresse de destination du PLC maître où sont stockées les données qui viennent d'être lues sur chaque équipement.	%mw10
Lecture esclave**	Index d'adresse source dans l'appareil esclave/distant.	Le format de cette valeur dépend de Syntaxe esclave : Index : 5 Modbus : 400006 CEI 0 : %MW5 CEI 1 : %MW6
Longueur (lecture)	Nombre de mots à lire	10
Dernière valeur (entrée)	Ce champ permet de configurer le comportement des entrées dans le cas où il y aurait un problème d'accès à l'équipement distant (par exemple, réseau ou alimentation défectueux, etc.) : Mise à 0 : repli à 0 Dernière conservée : maintien de la dernière valeur.	Dernière conservée NOTE : Si vous sélectionnez l'option Dernière conservée dans un coprocesseur 140 CPU 651 •0, les données d'entrée risquent d'être remises à 0 lorsque les bits de validité du scrutateur d'E/S sont sur Non OK. Avant de retirer le câble Ethernet, assurez-vous que les bits de validité du scrutateur d'E/S sont valides (OK=1) pour que la dernière valeur soit conservée.
Variable maître (écriture)*	Adresse source du PLC maître dont les données sont écrites sur l'équipement esclave/distant. Ces opérations sont toujours effectuées au niveau du mot.	%mw20
Ecriture esclave**	Adresse du premier mot à écrire sur l'équipement esclave/distant.	Le format de cette valeur dépend de Syntaxe esclave : Index : 1 Modbus : 400002 CEI 0 : %MW1 CEI 1 : %MW2
Longueur (écriture)	Nombre de mots à écrire	10
Equipement passerelle/pont	Pour permettre que des équipements réseau TCP/IP plus lents (c'est-à-dire, des passerelles et des ponts) soient compatibles avec I/O Scanner : Cochez la case pour activer cette fonction. Un nouveau bit est défini sur une valeur élevée (1). Désélectionnez la case pour la désactiver (valeur par défaut). Un nouveau bit est défini sur 0.
Description	Informations supplémentaires
Le maître est le PLC client qui émet la requête. *L'esclave est le serveur à partir duquel les données sont lues ou sur lequel elles sont écrites.

NOTE : pour plus d'informations, reportez-vous à la section Menu contextuel Copier/Couper/Coller.

NOTE : pour plus d'informations, reportez-vous à la rubrique Scrutation des E/S avec plusieurs lignes.
