Statut de visualisation des modules et racks Série 7
(Traduction du document original anglais)
Présentation
La partie gauche de l'écran de mise au point d'un coupleur TSX ESY 007 est réservée au diagnostic du bus d’extension d’E/S.
Les équipements Série 7 connectés au bus peuvent être visualisés dans la zone de bus LES20. Chaque équipement et rack Série 7 est coloré en rouge ou en gris selon son statut. La couleur rouge indiquant un défaut sur le rack ou le module concerné. Lorsqu'un module est sélectionné, la liste des E/S de ce module est affichée avec les valeurs correspondantes.

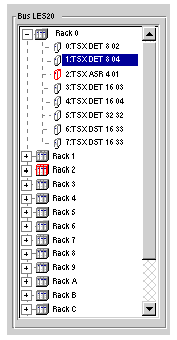

Visualisation de l'état des modules et racks Série 7
Illustration
Visualisation de l'état des voies d'un module Série 7
Illustration
NOTE : les modules 32 voies étant représentés comme deux modules de 16 voies au même emplacement du rack pair et du rack impair suivant, pour la visualisation de l’état des voies 16 à 31 de ces modules (TSX DET 32 xx, TSX DST 24 xx, TSX DST 32 xx), il faudra cliquer sur l’emplacement noté "réservé" du rack impair.
