Comment accéder à la fonction de forçage/déforçage des voies
(Traduction du document original anglais)
A propos de nous
Présentation
Cette fonction permet de modifier l'état des voies associées à un module Série 7.
Les différentes commandes disponibles sont :
pour une voie :
Marche à suivre
Le tableau ci-dessous présente la marche à suivre pour forcer, déforcer ou positionner les voies associées à un module Série 7.
Etape
Action
1
Ouvrez le module de déport d’E/S sur lequel vous désirez modifier une voie.
2
Accédez à l'écran de diagnostic en cliquant sur l'onglet Mise au point.
3
Sélectionnez un module dans la zone Bus LES20
4
Notez la voie à modifier depuis la liste des E/S du module.
5

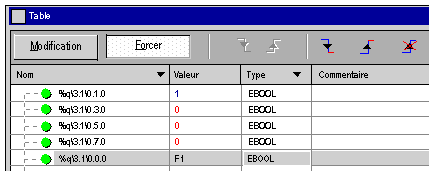

Ouvrez une table d'animation.
6
Saisissez le nom de la voie à modifier.
7
Sélectionnez la fonction désirée (Modification, Forçage).
8
Modifiez la valeur de la voie à partir des fonctions disponibles (mise à 0, mise à 1, forçage à 0, forçage à 1, déforçage).
