Les fonctions de diagnostic module ou voie affichent, lorsqu'ils existent, les défauts en cours, classés selon leur catégorie :
-
défauts internes (défaut interne logiciel, défaut de communication avec le processeur, erreur de configuration, de paramétrage ou de commande),
-
défauts externes (équipement Série 7 en défaut),
-
autres défauts (module absent ou hors tension).
Un module et une voie en défaut se matérialisent par le passage en rouge de certains voyants tels que :
-
dans l'écran de configuration du rack, la présence d'un carré rouge à la position du module de déport d’E/S en défaut,
-
dans tous les écrans de niveau module (onglets Description et Défaut), la présence du voyant I/O.
-
dans tous les écrans de niveau voie (onglets Description, Config, Mise au point et Défaut), la présence du voyant I/O et du voyant de défaut voie.
-
dans l'écran de défaut accessible par l'onglet Défaut, la description des diagnostics de défaut.
Le défaut est également signalé :
-
sur le module, au travers de la visualisation centralisée,
-
par les objets langage dédiés : CH_ERROR (%Ir.m.c.ERR) et erreur module MOD_ERROR (%Ir.m.MOD.ERR), %MWr.m.MOD.2, etc., et les mots d'état (Voir Détail des Objets langage de l'IODDT de type T_GEN_MOD, chap. 7.4).
Marche à suivre pour accéder au diagnostic module
Le tableau ci-dessous présente la marche à suivre pour accéder à l'écran Diagnostic du module et de la voie LES20.
|
Etape
|
Action
|
|
1
|
Ouvrez le coupleur TSX ESY 007 à diagnostiquer.
|
|
2
|

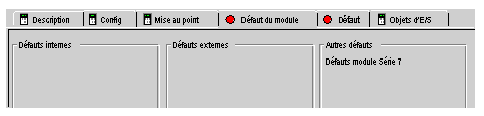

Accédez à l'écran de diagnostic en cliquant sur l'onglet Défaut.
Résultat : La liste des défauts du module apparaît.
|
