L'écran de mise au point affiche, de façon dynamique, l'état du coupleur TSX ESY 007 et des équipements connectés sur le bus.
Remarque : si, dans votre programme utilisateur, vous utilisez la fonction READ_STS () pour lire des informations du TSX ESY 007, vous ne devez pas exécuter la fonction plus d'une fois toutes les 5 secondes sinon l'écran de mise au point ne s'affiche pas correctement.

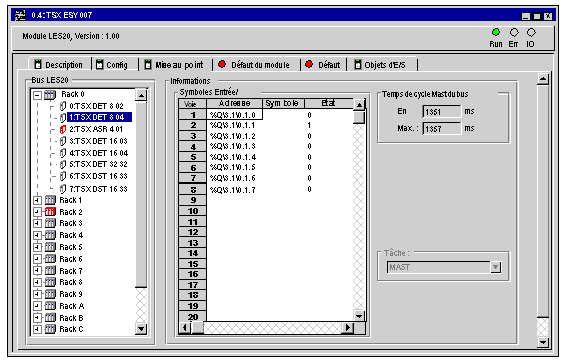

La figure ci-dessous montre un exemple d'écran de mise au point.
L'onglet au premier plan indique le mode en cours (Mise au point pour cet exemple). Chaque mode peut être sélectionné par l'onglet correspondant. Les modes disponibles sont :
-
Description,
-
Mise au point, accessible uniquement en mode connecté,
-
Diagnostics, par défaut, accessible uniquement en mode connecté,
-
Configuration.
L'onglet Objets d'E/S (voir Control Expert - Modes de fonctionnement, Onglet Objets d'E/S pour un module) permet de présymboliser les objets d'entrées/sorties.
L'écran de mise au point permet de visualiser les caractéristiques suivantes :
-
le type de comportement du rack Série 7 sur repli,
-
la tâche pilotant un module Série 7,
-
les objets d'E/S d'un module Série 7 et leurs valeurs,
-
le temps de cycle courant et maximum du bus d'extension d'E/S en millisecondes pour la tâche MAST,
-
les défauts présents sur les racks et modules Série 7.
Dans la zone supérieure se trouvent 3 voyants qui indiquent le mode de fonctionnement du module.
-
RUN indique l'état de fonctionnement du module,
-
ERR signale un défaut interne au module,
-
I/O signale un défaut d'entrées/sorties sur le bus d'extension d'E/S.
