Mise en place de borniers 28 broches
Traduction de la notice originale
A propos de nous
Présentation
Le module BMXERT1604T/H avec raccordement par bornier 28 broches nécessite la connexion de ce dernier au module. Ces opérations de montage et démontage sont détaillées ci-après.
DANGER
CHOC ELECTRIQUE
L'embrochage ou le débrochage d'un bornier doit être effectué avec les alimentations capteurs et pré-actionneurs coupées.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
Installation du bornier 28 broches

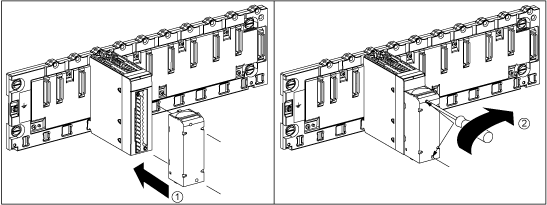

La figure suivante montre comment monter le bornier 28 broches sur un module BMXERT1604T/H.
Le tableau ci-dessous décrit la procédure de montage du bornier 28 broches sur un module BMXERT1604T/H :
Etape
Action
1
Le module étant en place sur le rack, procédez au montage du bornier en insérant le codeur (partie inférieure arrière) du bornier dans le codeur (partie inférieure avant) du module, comme illustré ci-dessus.
2
Fixez le bornier au module en serrant les 2 vis de fixation situées sur les parties supérieure et inférieure du bornier.
Couple de serrage : 0,4 N•m (0,30 lb-ft)
NOTE : si ces vis ne sont pas serrées, le bornier risque de ne pas être fixé correctement au module.
Codage du bornier 28 broches
AVERTISSEMENT
FONCTIONNEMENT IMPREVU DE L'APPLICATION
Codez le bornier comme décrit ci-dessus pour empêcher son montage sur un autre module.
Le branchement d'un connecteur incorrect peut provoquer un fonctionnement imprévu de l'application.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
ATTENTION
DESTRUCTION DU MODULE
Codez le bornier comme décrit ci-dessus pour empêcher son montage sur un autre module.
Le branchement d'un connecteur incorrect peut provoquer la destruction du module.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Lorsque vous montez un bornier 28 broches sur un module dédié à ce type de bornier, vous pouvez coder le bornier et le module à l'aide de plots. Les plots ont pour but d'empêcher le montage du bornier sur un autre module. Cela permet d'éviter les erreurs lors du remplacement d'un module.
Le codage est effectué par l'utilisateur à l'aide des plots de la roue de détrompage du STB XMP 7800. Vous pouvez remplir uniquement les six emplacements au centre de la partie gauche (vue depuis le câblage) du bornier, et vous pouvez remplir les six emplacements de détrompage du module dans la partie gauche.
Pour fixer le bornier au module, un emplacement de module avec un plot doit correspondre à un emplacement vide dans le bornier, ou un bornier avec un plot doit correspondre à un emplacement vide du module. Vous pouvez remplir les 6 emplacements disponibles.

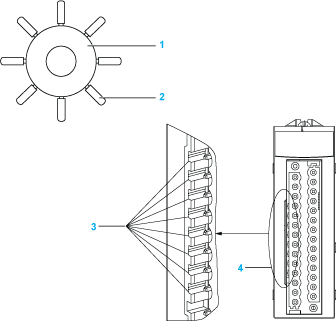

Le schéma ci-après présente une roue de détrompage, ainsi que les emplacements du module utilisés pour le codage des borniers 28 broches.
1
Roue de détrompage
2
Plot détachable
3
Emplacements de détrompage
4
Emplacements du module
Le schéma ci-après présente un exemple de configuration de codage permettant de fixer le bornier au module.

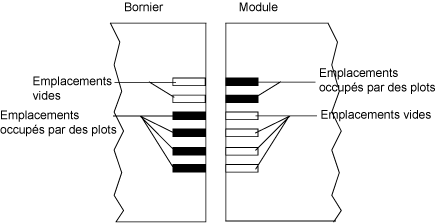

Le schéma ci-après présente un exemple de configuration de codage ne permettant pas de fixer le bornier au module.
NOTE : les connecteurs du module comportent des indicateurs de direction pour l'installation du bornier.
