Le kit de connexion de blindage BMXXSP•••• permet de raccorder le blindage du câble directement à la terre et non pas au blindage du module, afin de protéger le système contre les perturbations électromagnétiques.
Raccordez le blindage sur les cordons blindés pour raccorder les éléments suivants :
-
Module analogique
-
Module de comptage
-
Module d'interface de codeur
-
Module de commande de mouvement
-
Une console XBT au processeur (via le câble USB blindé)
Chaque kit de connexion de blindage comporte les éléments suivants :
-
Une barre métallique
-
Deux sous-bases
La référence du kit de connexion de blindage dépend de la taille du rack Modicon X80 :
|
Racks à bus X / racks à double bus X et Ethernet
|
Nombre d'emplacements
|
Kit de connexion de blindage
|
|
BMXXBP0400(H)
|
4
|
BMXXSP0400
|
|
BMEXBP0400(H)
|
|
BMXXBP0600(H)
|
6
|
BMXXSP0600
|
|
BMXXBP0800(H)
|
8
|
BMXXSP0800
|
|
BMEXBP0800(H)
|
|
BMXXBP1200(H)
|
12
|
BMXXSP1200
|
|
BMEXBP1200(H)
|
|
Racks d'alimentation redondante
|
Nombre d'emplacements
|
Kit de connexion de blindage
|
|
BMEXBP0602(H)
|
6
|
BMXXSP0800
|
|
BMEXBP1002(H)
|
10
|
BMXXSP1200
|
Utilisez des bagues de fixation pour raccorder le blindage des cordons blindés à la barre métallique du kit.
NOTE : Les bagues de fixation ne sont pas incluses au kit de connexion de blindage.
Selon le diamètre du câble, les bagues de fixation sont disponibles sous les références suivantes :
L'installation du kit de connexion de blindage au rack peut être réalisée après l'installation du module sur le rack, sauf s'il s'agit du module d'extension de rack BMXXBE0100.

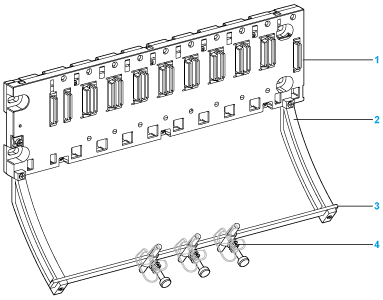

Fixez les sous-bases du kit à chaque extrémité du rack pour permettre le raccordement entre le câble et la vis de mise à la terre du rack :
1
Rack
2
Sous-base
3
Barre métallique
4
Bague de fixation
Couples de serrage pour installer le kit de connexion de blindage :
-
Pour les vis de fixation de la sous-base au rack Modicon X80 : max. 0,5 N•m (0,37 lb-ft)
-
Pour les vis de fixation de la barre métallique aux sous-bases : max. 0,75 N•m (0,55 lb-ft)
NOTE : un kit de connexion de blindage ne modifie pas le volume nécessaire à l'installation et à la désinstallation des modules.
Le schéma suivant indique les dimensions (hauteur et profondeur) d'un rack Modicon X80 équipé de son kit de connexion de blindage :
NOTE : la largeur totale est égale à celle du rack Modicon X80.
