Présentation
Le module d'horodatage BMXERT1604T/H est alimenté par le bus de l'embase. Les modules peuvent être gérés sans couper l'alimentation du rack. Cela ne présente aucun danger ni risque de dommages ou de perturbations pour l'automate.
Les opérations de mise en place (installation, montage et démontage) sont détaillées ci-après.
Précautions d'installation
Le module BMXERT1604T/H peut être installé dans n'importe quel emplacement du rack, sauf les suivants :
Avant d'installer un module, retirez le cache de protection du connecteur du module situé sur l'embase.
DANGER
CHOC ELECTRIQUE
  • Si le bornier est connecté à une barre de blindage, vérifiez qu'il l'est toujours lors du montage/démontage des modules.
  • Coupez l'alimentation des capteurs et des pré-actionneurs.
  • Débranchez les borniers.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
Installation

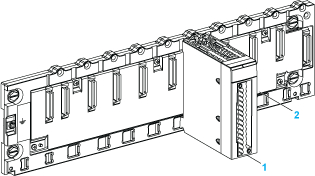

La figure ci-après montre le module BMXERT1604T/H monté sur le rack.
1
Module BMXERT1604T/H
2
Rack standard
Installation du module sur le rack
Montez le module d'horodatage dans le rack :
Etape
Action
Illustration
1
Positionnez les deux ergots de guidage situés à l'arrière du module (partie inférieure) dans les emplacements correspondants du rack.
Etapes 1 et 2
2
Faites pivoter le module vers le haut du rack de façon à plaquer le module sur le fond du rack. Il est alors maintenu en place.
3
Serrez la vis de fixation pour assurer le maintien en position du module sur le rack.
Couple de serrage : 0,4...1,5 N•m (0,30...1,10 lb-ft)
Etape 3
