Adressage plat
Ce module nécessite 5 mots d'entrée contigus de 16 bits (%IW), 4 pour les données d'entrée + un pour l'état de la voie, et 2 mots de sortie contigus de 16 bits (%IW) pour les données de sortie. Les mots de données respectent le format suivant.

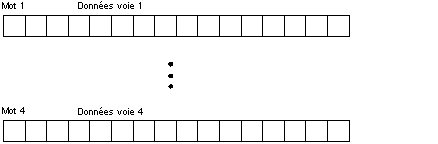

La représentation ci-après montre les mots d'entrée 1 à 4 :

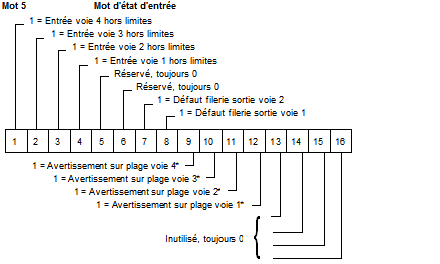

La représentation ci-après montre le mot d'entrée 5 :
*Un avertissement sur plage est émis lorsqu'une entrée de voie dépasse la valeur d'entrée nominale. Un bit hors limites est défini lorsqu'une entrée de voie dépasse de 2,4 % la valeur d'entrée nominale ou lorsqu'un défaut de filerie (mode 4 à 20 mA) est détecté sur la voie.
La représentation ci-après montre les mots de sortie 1 et 2 :
Adressage topologique
Adresses topologiques du module d'entrée/sortie 140 AMM 090 00 :
Point
Objet d'E/S
Commentaire
Entrée 1
%IW[\b.e\]r.m.1
Valeur
%I[\b.e\]r.m.1.1
Hors limites
%I[\b.e\]r.m.1.2
Avertissement sur plage
• • •
Entrée 4
%IW[\b.e\]r.m.4
Valeur
%I[\b.e\]r.m.4.1
Hors limites
%I[\b.e\]r.m.4.2
Avertissement sur plage
Mot d'état
%IW[\b.e\]r.m.5
Etat des voies d'entrée/de sortie
Sortie 1
%QW[\b.e\]r.m.1
Valeur
%I[\b.e\]r.m.1.3
Défaut filerie
Sortie 2
%QW[\b.e\]r.m.2
Valeur
%I[\b.e\]r.m.2.3
Défaut filerie
Abréviations utilisées : b = bus, e = équipement (station), r = rack, m = emplacement du module.
IODDT
Le module d'entrée/sortie 140 AMM 090 00 utilise l'IODDT T_ANA_BI_VWE pour les 2 premières voies d'entrée et de sortie et l'IODDT T_ANA_IN_VWE pour les voies d'entrée 3 et 4 :
Nom de l'IODDT
Objet
Type de données
Nom
T_ANA_BI_VWE
%CH[\b.e\]r.m.c
ANA_IN_VWE
défini par l'utilisateur
%IWr.m.c.0
Int
.VALUE_IN
%IQr.m.c.0
Int
.VALUE_OUT
%Ir.m.c.1
Bool
.ERROR_IN
%Ir.m.c.2
Bool
.WARNING_IN
%Ir.m.c.3
Bool
.ERROR_OUT
T_ANA_IN_VWE
%CH[\b.e\]r.m.c
ANA_IN_VWE
défini par l'utilisateur
%IWr.m.c.0
Int
.VALUE
%Ir.m.c.1
Bool
.ERROR
%Ir.m.c.2
Bool
.WARNING
Abréviations utilisées : r = rack, m = emplacement du module, c = voie, b = bus, e = équipement (station).
En cas d'absence de spécifications, le bus et la station prennent la valeur 1 par défaut et peuvent être laissés de côté.
NOTE : Dans les IODDT Quantum pour modules analogiques et modules experts, le type de données Bool est utilisé pour %I et %Q.
Octet d'état d'affectation des E/S

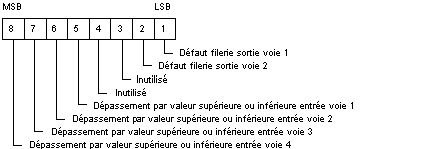

L'octet d'état d'affectation des E/S est utilisé par le module d'entrée 140 AMM 090 00 de la façon suivante :
