Configuration des paramètres
|
|
|
Traduction de la notice originale
|
|

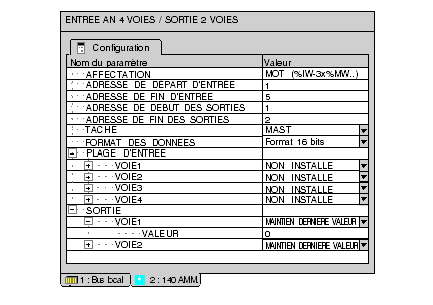

Configuration des paramètres
|
|
|
Traduction de la notice originale
|
|
Nom
|
Valeur par défaut
|
Options
|
Description
|
|---|---|---|---|
|
Affectation
|
MOT (%IW-3X%MW-4X)
|
-
|
|
|
Adresse de départ des entrées
|
1
|
-
|
|
|
Adresse de fin des entrées
|
4
|
-
|
|
|
Adresse de départ des sorties
|
1
|
-
|
|
|
Adresse de fin des sorties
|
2
|
-
|
|
|
Tâche
(Grisé si le module est installé autrement qu'en local)
|
MAST
|
FAST
AUX0
AUX1
AUX2
AUX3
|
Défini sur MAST si le module est installé autrement qu'en local
|
|
Format de données
|
Format 16 bits
|
Voltmètre
Format 12 bits
|
|
|
Plage d'entrée
|
|||
|
Voie1
|
NON INSTALLE
|
-10 V A +10 V
0 V A 10 V
-5 V A +5 V
0 V A +5 V
+1 V A +5 V
-20 mA A +20 mA
0 mA A +20 mA
+4 mA A +20 mA
|
|
|
Voie2-Voie4
|
Voir Voie1
|
||
|
Sortie
|
|||
|
Voie1
|
MAINTIEN DERNIERE VALEUR
|
NON INSTALLE
DEFINI PAR UTILISATEUR
|
|
|
Valeur
|
0
|
0-4095
|
Activé seulement si Voie = DEFINI PAR UTILISATEUR
|
|
Voie2
|
Voir Voie1
|
||
