Voyants
Traduction de la notice originale
A propos de nous
Tableau des niveaux de version
Le tableau ci-dessous indique les versions des types de module.
Produits
Niveau de version minimum (voir ci-dessous l’illustration d’une étiquette )
Action utilisateur requise
UC et NOM
< V02.20
Mise à jour du programme à la version ≥ V02.10
≥ V02.20
Aucune
RIO
< V02.00
Mise à jour du module
≥ V02.00 et < V02.20
Mise à jour du programme à la version ≥ V01.10
≥ V02.20
Aucune
DIO
< V02.10
Mise à jour du module
≥ V02.10
Aucune

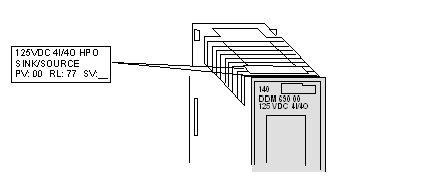

NOTE : L’étiquette de la version se trouve sur le haut du panneau avant du module (voir figure).
Etiquette de la version
La figure suivante indique l’emplacement du numéro de version.
Illustration
Le tableau ci-dessous présente les voyants du module 140 DDM 690 00.
Descriptions
Le tableau ci-dessous décrit les voyants du module 140 DDM 690.
Voyants
Couleur
Signification (voyant allumé)
Active
Vert
La communication avec le bus fonctionne.
F
Rouge
Surintensité sur un point.
1 à 4 (colonnes de gauche)
Vert
Le point de sortie indiqué est allumé.
1 à 4 (colonnes du milieu)
Rouge
Le point d'entrée indiqué est en surintensité.
1 et 4 (colonnes de droite)
Vert
Le point d'entrée indiqué est allumé.
