Le module d'E/S de puissance élevée 125 V cc comporte quatre sorties isolées et quatre entrées groupées. Les sorties permettent de commuter des charges de 24 à 125 V cc et doivent être utilisées avec des dispositifs commun plus et commun moins. Les sorties disposent également d’un dispositif de détection de court-circuit, d’un circuit d’indication et d’un circuit d’arrêt. Les entrées acceptent des entrées 125 V cc et doivent être utilisées avec des dispositifs de sortie commun moins. Les temps de réponse des entrées peuvent être sélectionnés via le logiciel pour fournir un filtrage d’entrée supplémentaire.
Cette section contient une photographie du panneau avant du module 140 DDM 690 00.

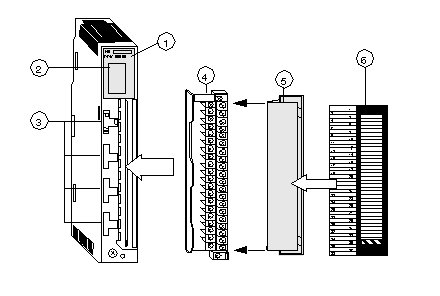

La figure ci-dessous montre un module d'E/S et ses composants.
1
Numéro du modèle, description du communicateur, code couleur
2
Affichage des voyants
3
Coupe-circuits (à fusibles)
4
Bornier du câblage
5
Face amovible
6
Étiquette d’identification client (repliez l'étiquette et placez-la à l'intérieur de la porte)
NOTE : Le bornier de câblage (Modicon n° 140 XTS 002 00) doit être commandé séparément. (Le bornier inclut une porte et une étiquette amovibles).
NOTE : Les informations ci-dessous indiquent les versions minimum qui prennent en charge ce module.
