Illustration

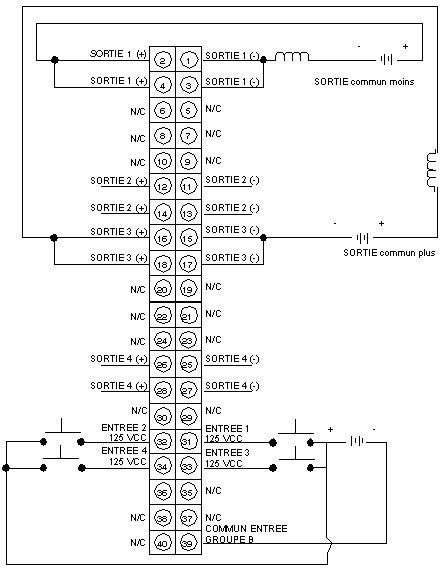

La figure ci-dessous montre le schéma de câblage du module 140 DDM 690 00.
1.
NC = non connecté.
2.
Chaque sortie comporte deux bornes permettant de relier plusieurs fils.
3.
Lors du câblage des modules d'E/S, utilisez des câbles d’une dimension maximale de 1 à 14 AWG ou de 2 à 16 AWG, la dimension minimale étant de 20 AWG.
NOTE : Le couple de serrage doit être compris entre 0,5 Nm et 0,8 Nm.
AVIS
DESTRUCTION DE L'ADAPTATEUR
  • Avant de serrer l'écrou de blocage avec un couple compris entre 0,50 et 0,80 Nm, veillez à positionner correctement le connecteur de l'adaptateur F à angle droit.
  • Lors du serrage, maintenez fermement le connecteur.
  • Ne serrez pas l'adaptateur F à angle droit au-delà du couple spécifié.
Le non-respect de ces instructions peut provoquer des dommages matériels.
AVERTISSEMENT
FONCTIONNEMENT D'EQUIPEMENT NON INTENTIONNEL
N'inversez pas les polarités des points de sortie. L’inversion de polarité active un point de sortie.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
