Caractéristiques

Caractéristiques générales

Type de module	12 sorties (2 groupes x 6 points)
Alimentation externe	Aucun
Puissance dissipée	1,0 W + 0,77 W x points activés
Courant du bus consommé	6 points activés : 375 mA 12 points activés : 650 mA
Affectation des E/S	1 mot d'entrée 1 mot de sortie
Détection d'erreur	Surintensité (voir remarque ci-dessous)

Tension

Tension de fonctionnement (max.)	19.2 ... 156,2 VCC y compris ondulation
Station/point état activé	0,75 VCC à 0,5 A

Courant de charge / courant de choc maximum

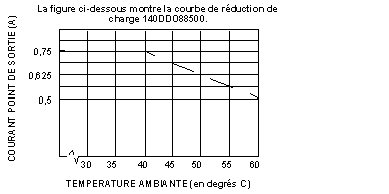

Chaque point	0,75 A, < 40 degrés C (voir la courbe de fonctionnement)
Chaque groupe	3 A, 0 à 60 degrés C
Par module	6 A, 0 à 60 degrés C
Courant de choc (max.)	4 A pendant 1 ms (pas plus de 6 par minute)
Courant de charge en crête	4 A pour T ≤ 1 ms
Fuite/point état désactivé	0,5 mA à 150 VCA

REMARQUE : Chaque groupe : 3 A, 0 à 60 degrés C. Par module : 6 A, 0 à 60 degrés C

Tungstène maximum

à 130 VCC	46 W par point
à 115 VCC	41 W par point
à 24 VCC	8 W par point

Inductance et fréquence de découpage

Inductance	Diode interne protégée, inductance illimitée
Fréquence de commutation	50 Hz max.

Isolement / Protection

Unité vers bus	2 500 VCA eff pendant 1 minute
Groupe à groupe	1 200 VCA eff pendant 1 minute
Protection des sorties (interne)	Détection de surintensité sur les varistances de groupe et sur chaque point

Réponse (charges résistives)

OFF - ON	1 ms
ON - OFF	1 ms

NOTE : chaque point de sortie est protégé par un circuit de détection de surintensité. Lorsqu’une surintensité est détectée, le point est désactivé, son voyant d’indication de défaut s'allume et le bit approprié est défini dans le registre de défaut du module.

Le point de sortie sera désactivé si un court-circuit est détecté. En cas d'erreur supérieure à 9,4 A, le point est désactivé et le point de sortie est verrouillé sur l’état désactivé. Pour supprimer une erreur, il faut commander l’extinction du point dans la logique utilisateur.
