Fusibles
Fusibles
Interne
4 A pour trois sorties, 250 V (voir la figure ci-dessous pour l'emplacement des fusibles.)
Externe
Requis pour protéger chaque sortie.
ATTENTION
DETERIORATION DES SORTIES DE MODULE
Protégez chaque sortie avec un fusible 1 A, 250 V.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
DANGER
RISQUE D'ELECTROCUTION, D'EXPLOSION OU D'ARC ELECTRIQUE
Avant d'accéder aux fusibles :
  • mettez le module hors tension (préactionneurs) ;
  • déconnectez le bornier ;
  • utilisez toujours un équipement de détection de tension approprié au circuit et chargez des douilles de fusible pour vérifier que le système est hors tension.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.

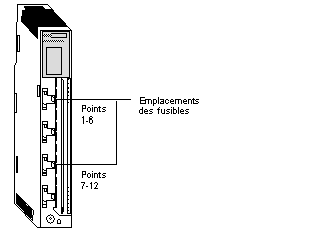

Illustration
La figure ci-dessous montre l'emplacement des fusibles du module 140 DDO 885 00.
