Schéma de câblage

Illustration

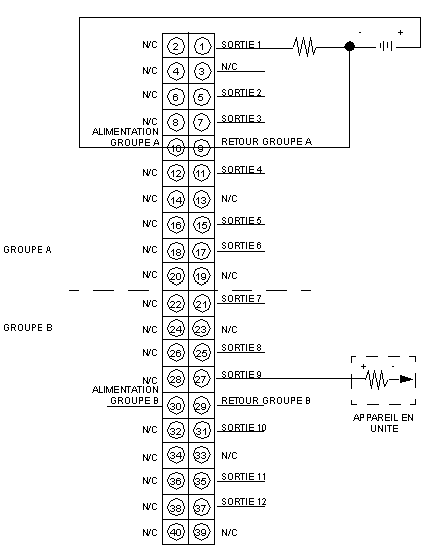

La figure ci-dessous montre le schéma de câblage du module 140 DDO 885 00.

ATTENTION

DETERIORATION DES SORTIES DE MODULE

Ce module n'est pas protégé contre l'inversion de polarité. Appliquez les précautions suivantes afin d'éviter tout dommage matériel :

N'inversez pas les polarités de l'alimentation de l'unité.

Pour éviter les inversions de polarité lors du câblage du module, ajoutez une diode externe en série à chaque ligne d’alimentation du groupe. Cette diode doit pouvoir prendre en charge le courant de charge du groupe.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

NOTE : NC = non connecté.

NOTE : Lors du câblage du module d'E/S, utilisez des câbles d’une dimension maximale de 1 à 14 AWG ou de 2 à 16 AWG, la dimension minimale étant de 20 AWG.

NOTE : Le couple de serrage doit être compris entre 0,5 Nm et 0,8 Nm.

AVIS

DESTRUCTION DE L'ADAPTATEUR

Avant de serrer l'écrou de blocage avec un couple compris entre 0,50 et 0,80 Nm, veillez à positionner correctement le connecteur de l'adaptateur F à angle droit.
Lors du serrage, maintenez fermement le connecteur.
Ne serrez pas l'adaptateur F à angle droit au-delà du couple spécifié.

Le non-respect de ces instructions peut provoquer des dommages matériels.
