Type de voyant

ID du voyant

Couleur

Etat

Signification

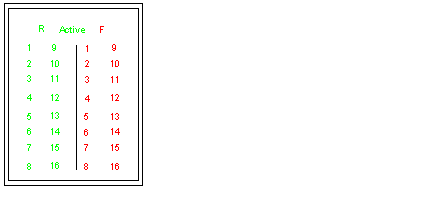

Voyant d'état du système

R

Vert

Activé

Mise sous tension

Désactivé

Mise hors tension

Active

Vert

Activé

Le module communique avec l'hôte.

Désactivé

Le module ne communique pas avec l'hôte.

F

Rouge

Activé

Une erreur du diagnostic interne est détectée et/ou le module est en état de repli.

Désactivé

Aucune erreur du diagnostic interne n'est détectée et le module n'est pas en état de repli.

Voyant de voie

1 à 16.

Vert

Activé

La voie est allumée.

Désactivé

La voie est éteinte.

Rouge

Activé

Voie non opérationnelle et/ou surcharge détectée sur la voie.

Désactivé

Voie opérationnelle.
