Module de sortie numérique à 16 voies de détection des surcharges de la source 24 VCC 0,5 A.
NOTE : Si une erreur est détectée lors des auto-tests de mise sous tension, le module est incapable de démarrer une communication avec l'hôte tant que l'erreur n'a pas disparu. Si l'alimentation 24 V externe n'est pas reliée au module, une erreur sera détectée sur les voies et le module ne démarrera pas.

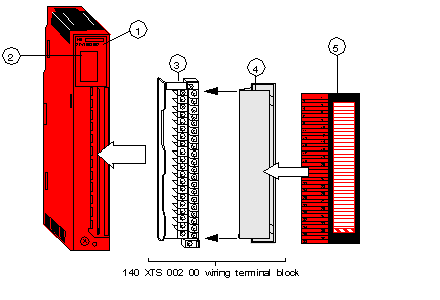

La figure ci-dessous représente le module 140 SDO 953 00S et ses composants.
1
Numéro du modèle, description du module, code couleur
2
Voyants
3
Bornier de câblage (non fourni avec le module)
4
Face amovible (non fournie avec le module)
5
Etiquette d'identification client rouge (repliez l'étiquette fournie avec le module et placez-la à l'intérieur de la porte)
NOTE : Le boîtier des modules de sécurité est rouge et une étiquette d'identification client rouge est fournie avec les modules d'E/S de sécurité Quantum. Elle doit être placée sur le bornier.
