Schéma de câblage

Précautions à observer

Il est obligatoire d'utiliser une alimentation process qui ne reprend pas automatiquement après disjonction. Utilisez par exemple, 24 VCC 10 A ABL8 RPS24100 en mode manuel.

ATTENTION

SURINTENSITE AUX SORTIES

Utilisez des fusibles à action rapide pour protéger les composants électroniques du module en cas de surintensité. Une erreur de sélection des fusibles pourrait endommager le module.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

Illustration

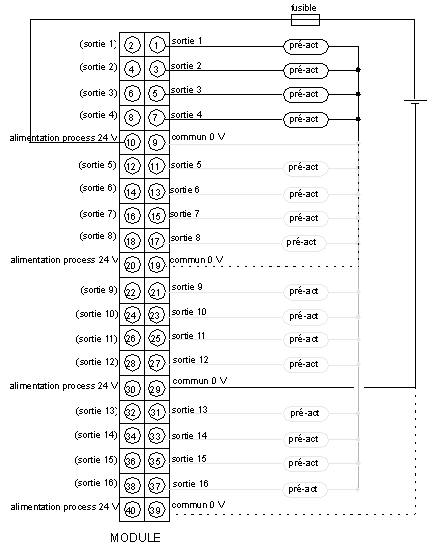

La figure ci-dessous représente le schéma de câblage du module 140 SDO 953 00S.

Alimentation :

24 V CC

Fusible :

max 10 A (déterminé par le courant de charge du module), fusion rapide

Pré-act :

pré-actionneur

NOTE : Il n'existe qu'un seul groupe de 16 sorties. Tous les communs 24 V sont connectés en interne, de même que tous les communs 0 V. Pour des raisons de sécurité, il est recommandé de raccorder au moins 2 lignes de terre (commun 0 V) au bornier de câblage. Les deux broches d'une même entrée (par exemple, les broches 1 et 2 de l'entrée 1) sont également connectées en interne, de sorte que vous pouvez utiliser indifféremment la broche de droite ou celle de gauche.

NOTE : Le couple de serrage doit être compris entre 0,5 Nm et 0,8 Nm.

AVIS

DESTRUCTION DE L'ADAPTATEUR

Avant de serrer l'écrou de blocage avec un couple compris entre 0,50 et 0,80 Nm, veillez à positionner correctement le connecteur de l'adaptateur F à angle droit.
Lors du serrage, maintenez fermement le connecteur.
Ne serrez pas l'adaptateur F à angle droit au-delà du couple spécifié.

Le non-respect de ces instructions peut provoquer des dommages matériels.
