Schéma de câblage

Précautions à observer

Mise à la terre :

Reliez chaque extrémité des blindages des câbles comme suit :

côté capteurs : connexion aux bornes de continuation de blindage (bornes de terre),
côté module : fixation du blindage à la terre à l'aide du kit de mise à la terre STB XSP 3000 et des raccords de mise à la terre (STB XSP 3010 ou STB XSP 3020).

Câblage :

Le câblage du module se compose de câbles blindés à paire torsadée distincts.

Illustration

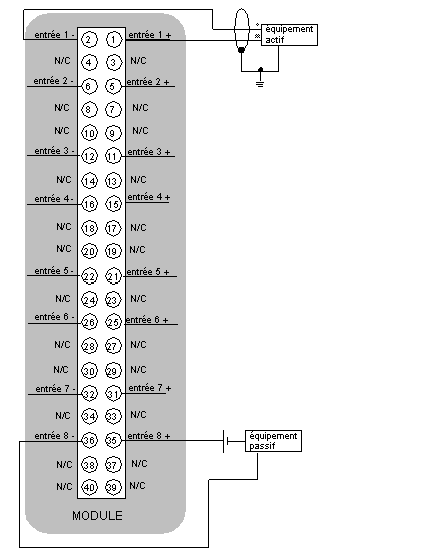

La figure ci-dessous représente le schéma de câblage du module 140 SAI 940 00S.

NC :

Pas de connexion

Impédance d'entrée interne :

287 ohms

Rmin (de l'équipement passif) :

913 ohms

Rmax (de l'équipement passif) :

7713 ohms

NOTE : Le couple de serrage doit être compris entre 0,5 Nm et 0,8 Nm.

AVIS

DESTRUCTION DE L'ADAPTATEUR

Avant de serrer l'écrou de blocage avec un couple compris entre 0,50 et 0,80 Nm, veillez à positionner correctement le connecteur de l'adaptateur F à angle droit.
Lors du serrage, maintenez fermement le connecteur.
Ne serrez pas l'adaptateur F à angle droit au-delà du couple spécifié.

Le non-respect de ces instructions peut provoquer des dommages matériels.
