Présentation

Fonction

Le module 140 SAI 940 00S est un module d'entrée analogique courant à 8 voies, 4 à 20 mA et 16 bits.

NOTE : si une erreur est détectée lors des auto-tests de mise sous tension, le module est incapable de démarrer une communication avec l'hôte tant que l'erreur n'a pas disparu.

Illustration

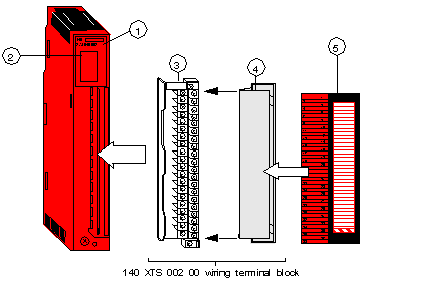

La figure ci-dessous représente le module 140 SAI 940 00S et ses composants.

Numéro du modèle, description du module, code couleur

Voyants

Bornier de câblage (non fourni avec le module)

Face amovible (non fournie avec le module)

Etiquette d'identification client rouge (repliez l'étiquette fournie avec le module et placez-la à l'intérieur de la porte)

NOTE : le boîtier des modules de sécurité est rouge et une étiquette d'identification client rouge est fournie avec les modules d'E/S de sécurité Quantum. Elle doit être placée sur le bornier.

Kit de mise à la terre

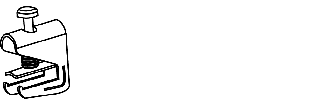

Il est recommandé d'utiliser le kit de mise à la terre STB XSP 3000 et les raccords de mise à la terre (STB XSP 3010 ou STB XSP 3020). La figure suivante représente ces éléments.

Kit	Fourni avec...
STB XSP 3000	deux équerres de fixation, une barre de terre de 1 m et un raccord de mise à la terre FE
STB XSP 3010	10 petits serre-câbles pour câble de 1,5 mm à 6,5 mm
STB XSP 3020	10 serre-câbles moyens pour câble de 5 mm à 11 mm
